特殊光源
YYK-AOI156-V1 AOI 光源
Series: YYK-AOI
Ø156mm · RGB 三色 · AOI 焊锡检测专用

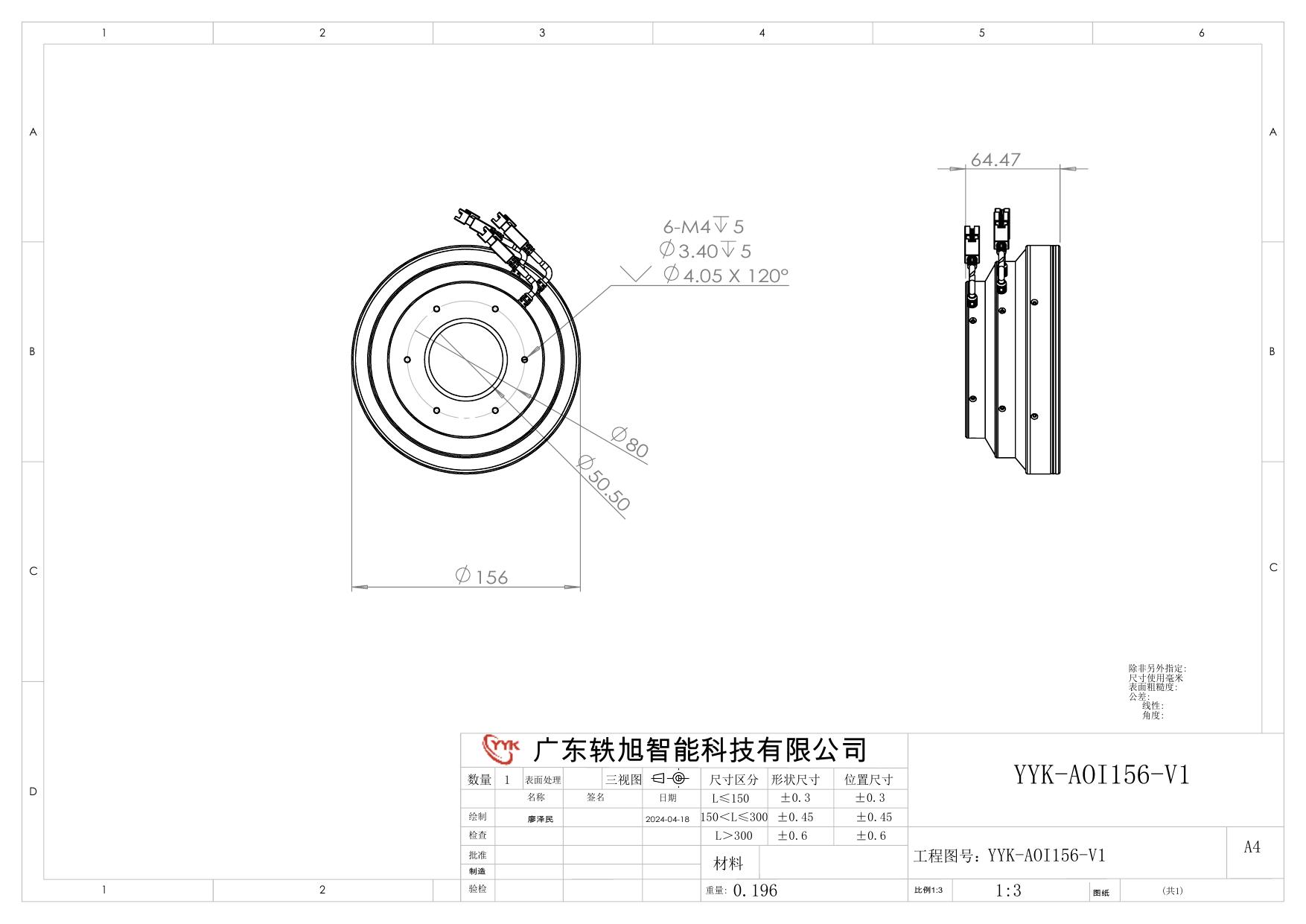

YYK-AOI156-V1 为 YYK-AOI 系列 Ø156mm 外径的标准型号，高度 64.47mm，内径 Ø50.5mm，采用 RGB 三色 LED 多角度组合设计，配合特制漫射板，可在 AOI 焊锡检测中清晰还原焊点表面坡度信息。6-M4 安装孔深 5mm，节圆 Ø80mm
- 外径 Ø156mm · 内径 Ø50.5mm · 高度 64.47mm
- 照射角度：多角度组合
- 发光颜色：RGB 三色
- 特制漫射板，发光均匀
- 工作电压 DC 24V，可配 YYK-DCM2496-4 / YYK-DC2460-4 控制器
Specifications
技术参数概要
- 型号
- YYK-AOI156-V1
- 外径 OD
- Ø156mm
- 内径 ID
- Ø50.5mm
- 高度 H
- 64.47mm
- 重量
- 0.196kg
- 照射角度
- 多角度组合
- 颜色 / 波长
- RGB 三色
- 工作电压
- DC 24V
- 可适配控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 外径 Ø156mm · 内径 Ø50.5mm · 高度 64.47mm
- 照射角度：多角度组合
- 发光颜色：RGB 三色
- 特制漫射板，发光均匀
- 工作电压 DC 24V，可配 YYK-DCM2496-4 / YYK-DC2460-4 控制器
应用范围
- AOI 焊锡检测
- SPI 锡膏检测
- PCB / SMT 元件焊点检测
- BGA / QFP / 0201 引脚检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-AOI156-V1 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| LED 灯 | F3 |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸 / 安装方式
- 光源组合 · 分区控制
- 电源线连接器
- 防水（IP67）
★ 有其他内容请及时进行咨询。
Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
AOI 焊锡检测
SPI 锡膏检测
PCB / SMT 元件焊点检测
BGA / QFP / 0201 引脚检测
