同轴光源
YYK-CLS 线扫同轴光源
Series: YYK-CLS
线扫专用大功率同轴 · 高速产线适配
针对线扫相机高速成像设计，同轴均匀线状光场，配合 YYK-DC48150-2 / DC48600-1 大功率控制器使用。
- 线扫专用同轴结构
- 高效散热铝合金外壳
- 兼容高速线扫相机
- 支持大功率分时驱动
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DC48150-2 / YYK-DC24150-2 / YYK-DC48600-1
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 线扫专用同轴结构
- 高效散热铝合金外壳
- 兼容高速线扫相机
- 支持大功率分时驱动
应用范围
- 外观检测
- 大面积轮廓检测
- 异形插件焊脚定位
- 流水线条码扫描
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 灯珠排数 |
|---|---|---|---|
| YYK-CLS300 | W/B/G/R |
| 1 |
| YYK-CLS350 | W/B/G/R |
| 1 |
| YYK-CLS370 | W/B/G/R |
| 1 |
| YYK-CLS450 | W/B/G/R |
| 1 |

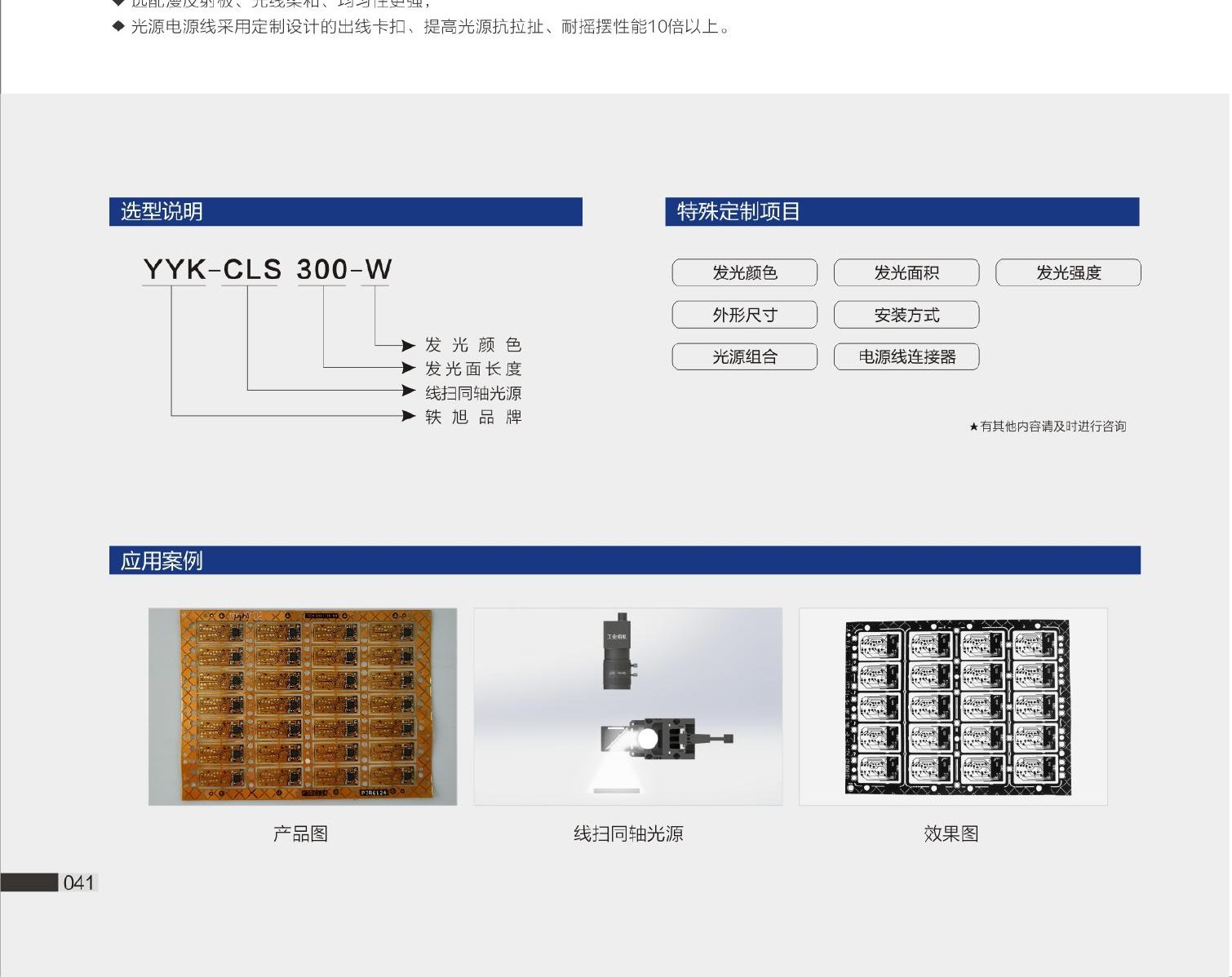

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Applications
典型应用
外观检测
大面积轮廓检测
异形插件焊脚定位
流水线条码扫描
