条形 / 组合光源
YYK-L 条形光源
Series: YYK-L
30mm – 1722mm 全尺寸覆盖 · 大面积打光首选
发光长度从几十毫米到数千毫米均可制作，是大面积表面检测和图像扫描场景的首选。照射角度自由灵活，安装方式多样。命名规则：YYK-L + 长度 + 宽度 + 颜色（如 YYK-L6020-W）。
- 产品尺寸跨度大，发光长度 30mm – 1722mm
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板，光线柔和、均匀性更强
- 照射角度自由灵活，安装方式灵活
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 产品尺寸跨度大，发光长度 30mm – 1722mm
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板，光线柔和、均匀性更强
- 照射角度自由灵活，安装方式灵活
应用范围
- 较大物体表面检测
- 图像扫描
- 二维码识别
- 条形边缘缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 灯珠排数 |
|---|---|---|---|
| YYK-L3006 | W/B/G/R |
| 1 |
| YYK-L3022 | W/B/G/R |
| 2 |
| YYK-L4020 | W/B/G/R |
| 2 |
| YYK-L4418 | W/B/G/R |
| 3 |
| YYK-L5006 | W/B/G/R |
| 2 |
| YYK-L6020 | W/B/G/R |
| 3 |
| YYK-L7623 | W/B/G/R |
| 4 |
| YYK-L8014 | W/B/G/R |
| 3 |
| YYK-L8427 | W/B/G/R |
| 4 |
| YYK-L10028 | W/B/G/R |
| 4 |
| YYK-L10035 | W/B/G/R |
| 6 |
| YYK-L11035 | W/B/G/R |
| 6 |
| YYK-L12520 | W/B/G/R |
| 3 |
| YYK-L16028 | W/B/G/R |
| 4 |
| YYK-L16035 | W/B/G/R |
| 6 |
| YYK-L19420 | W/B/G/R |
| 3 |
| YYK-L19528 | W/B/G/R |
| 4 |
| YYK-L19535 | W/B/G/R |
| 6 |
| YYK-L20014 | W/B/G/R |
| 3 |
| YYK-L20028 | W/B/G/R |
| 4 |
| YYK-L20035 | W/B/G/R |
| 6 |
| YYK-L25025 | W/B/G/R |
| 5 |
| YYK-L30028 | W/B/G/R |
| 4 |
| YYK-L30035 | W/B/G/R |
| 6 |
| YYK-L41035 | W/B/G/R |
| 6 |
| YYK-L50035 | W/B/G/R |
| 6 |
| YYK-L51055 | W/B/G/R |
| 10 |
| YYK-L62035 | W/B/G/R |
| 6 |
| YYK-L72035 | W/B/G/R |
| 6 |
| YYK-L80035 | W/B/G/R |
| 6 |
| YYK-L100035 | W/B/G/R |
| 6 |
| YYK-L130035 | W/B/G/R |
| 6 |

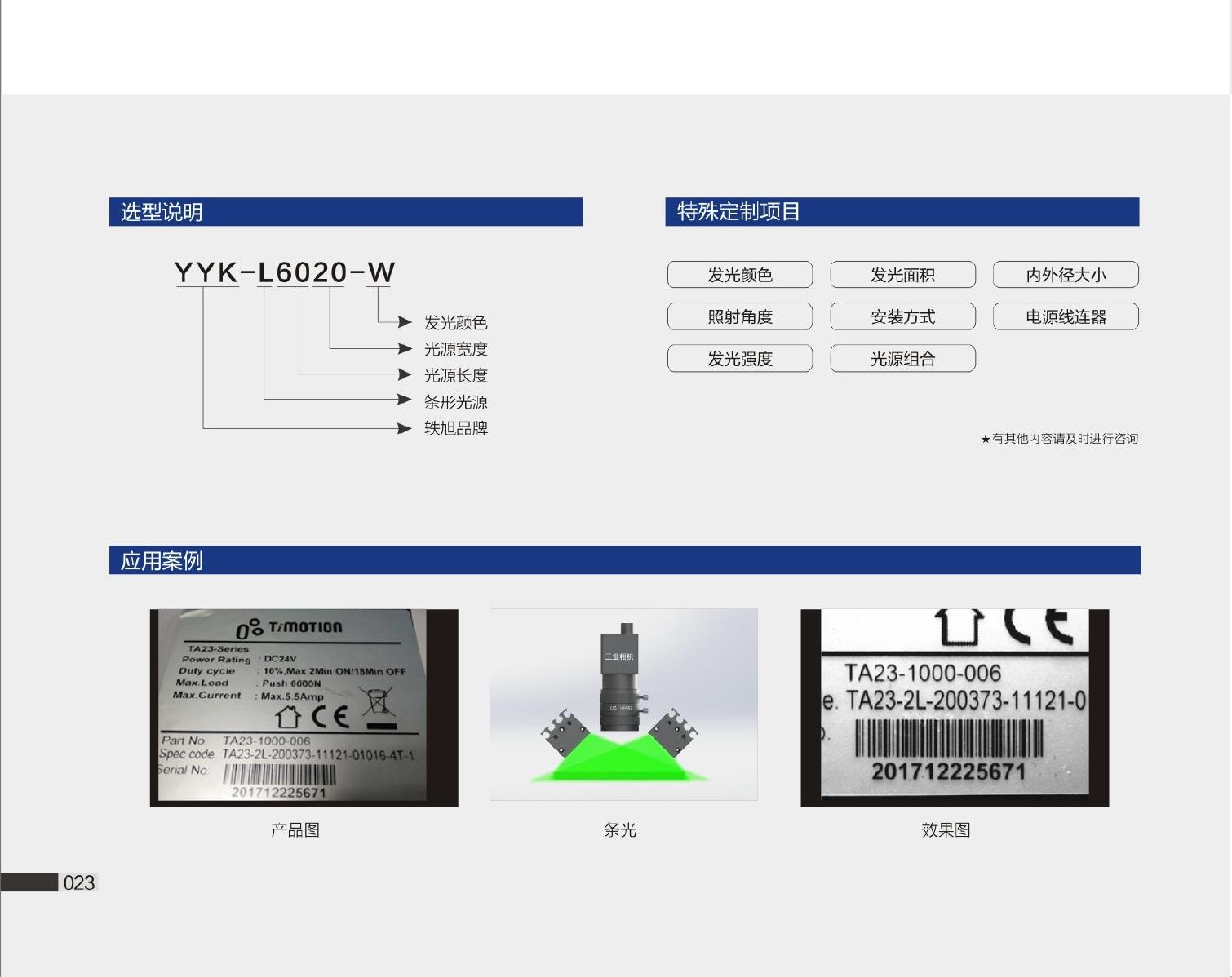

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸 / 安装方式
- 光源组合 · 分区控制
- 电源线连接器
- 防水（IP67）
★ 有其他内容请及时进行咨询。

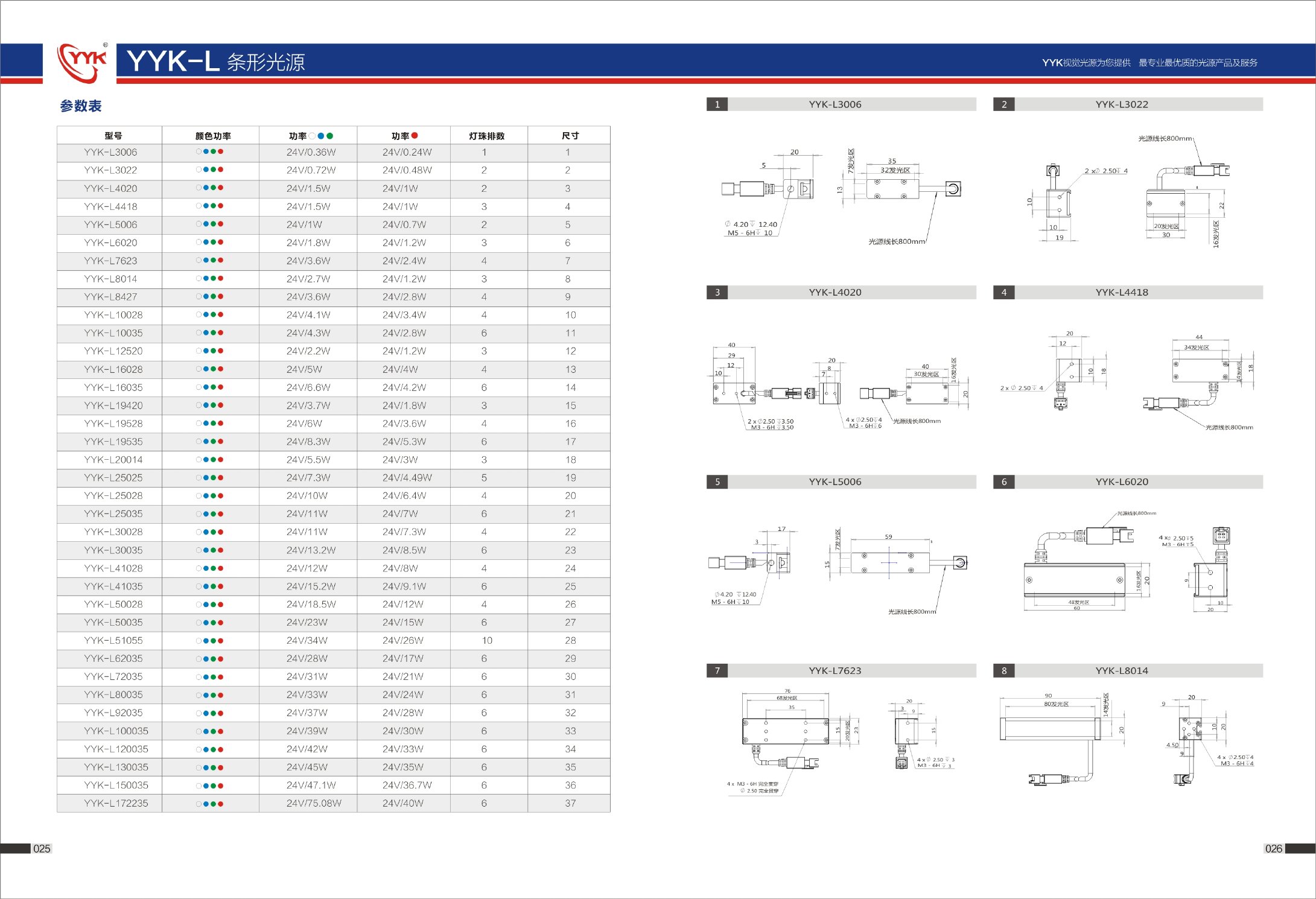

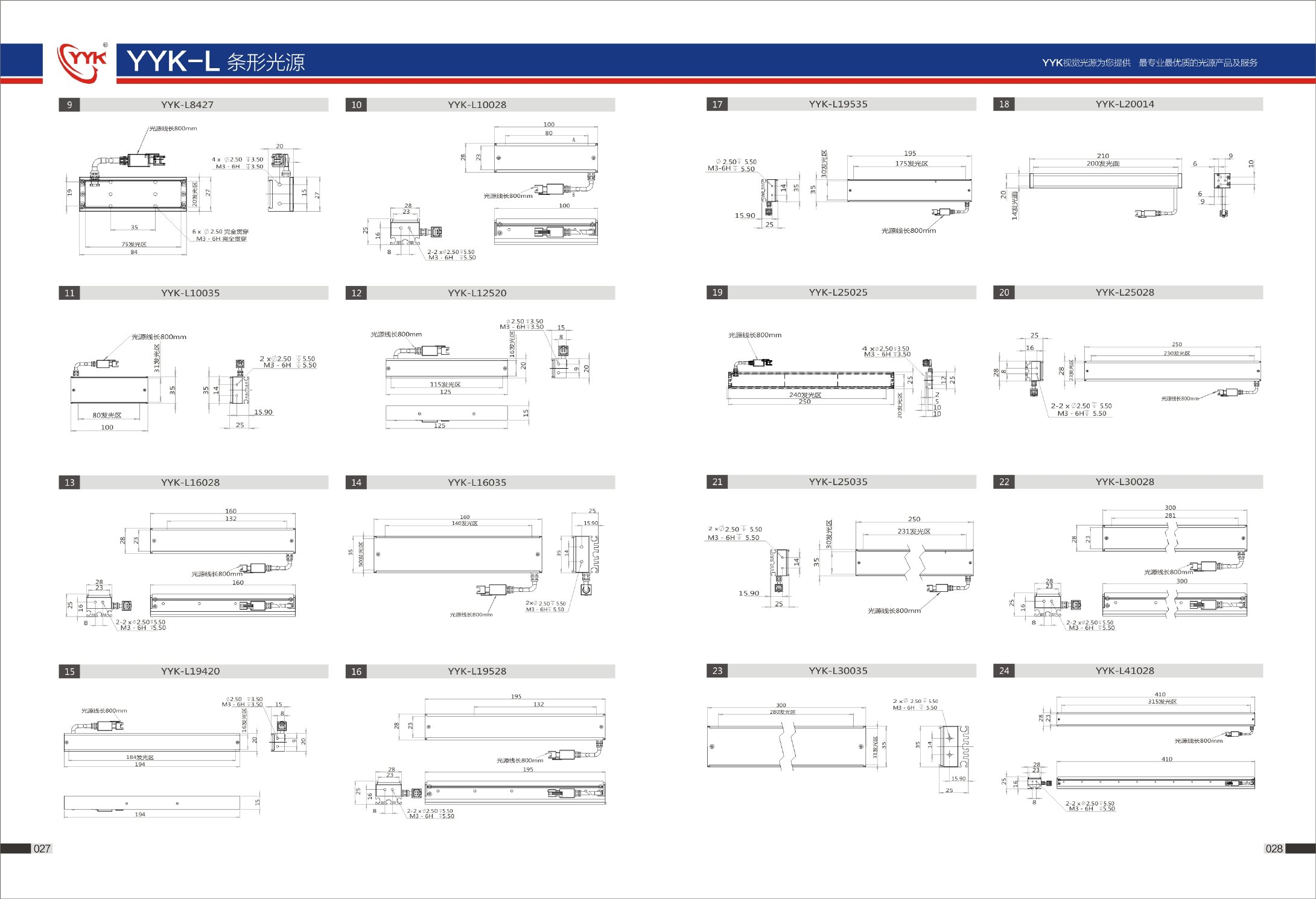

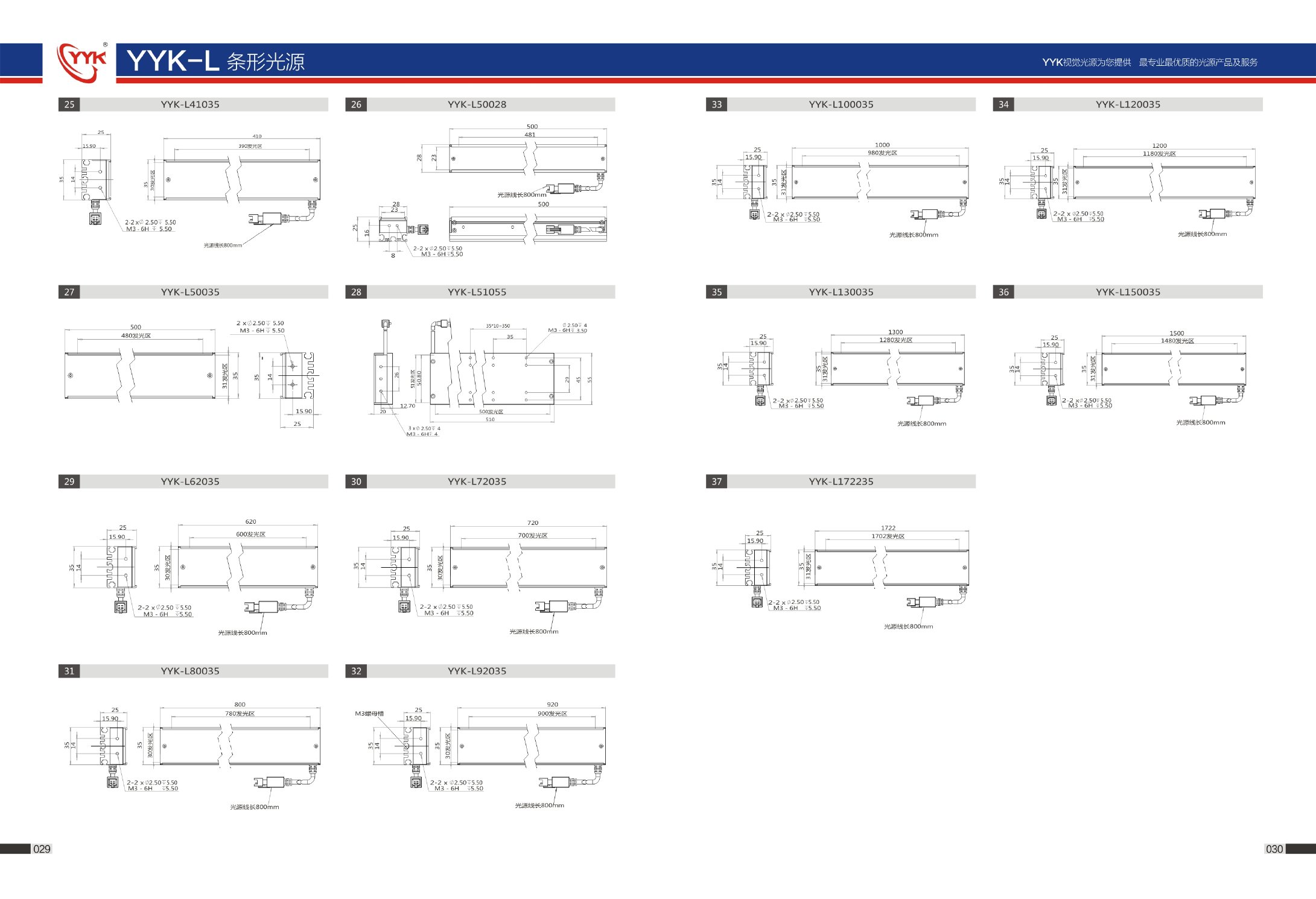

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
较大物体表面检测
图像扫描
二维码识别
条形边缘缺陷检测
