特殊光源
YYK-LJ3030 棱镜光源
Series: YYK-LJ

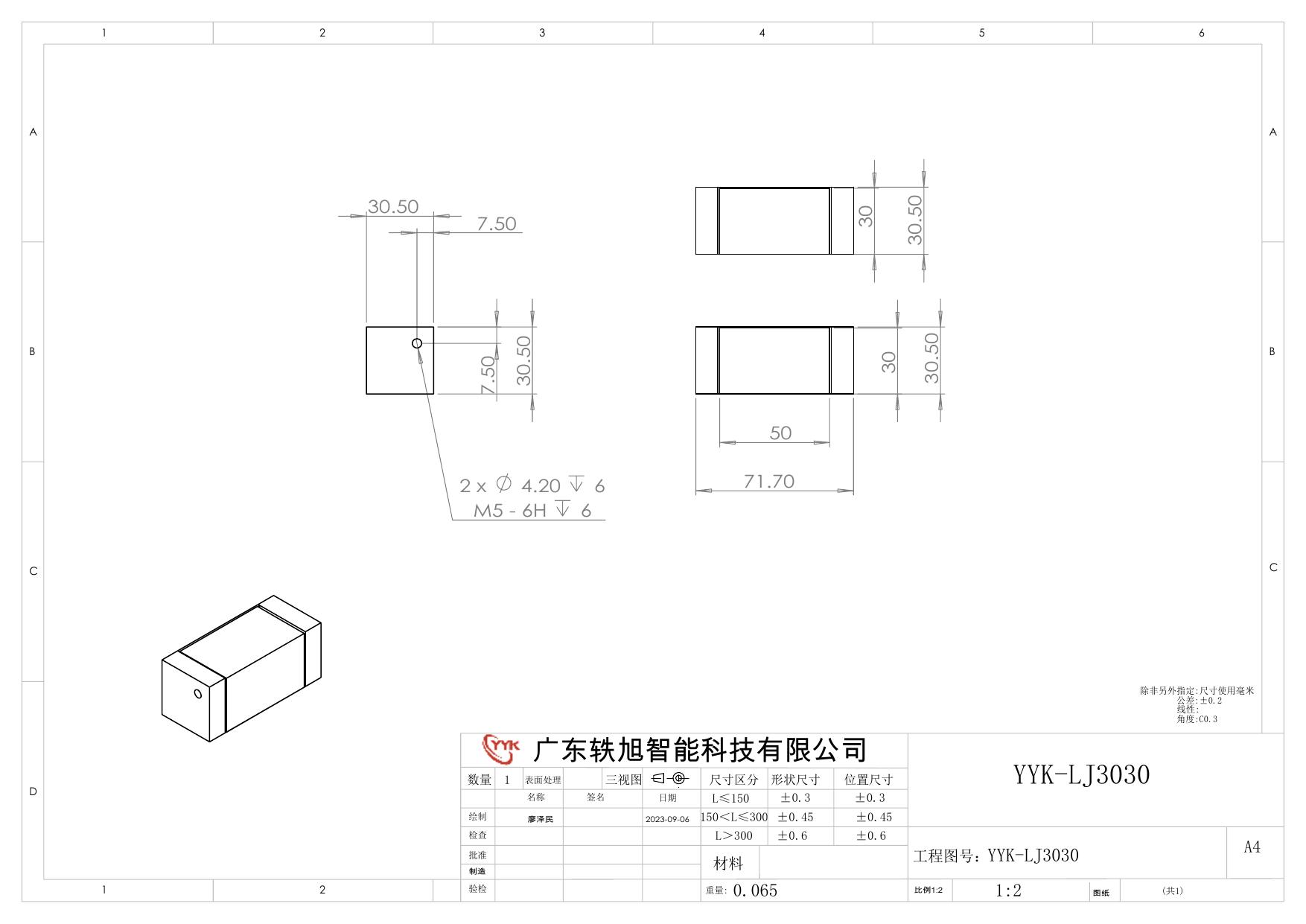

矩形小体 · 内孔棱镜 · 30.5 × 30.5 × 71.7mm
YYK-LJ3030 为 YYK-LJ 棱镜光源标准型号，外形 30.5 × 30.5 × 71.7mm，矩形小体 · 内孔棱镜，通过棱镜将光线折转至工件侧壁 / 内孔进行均匀照明，适用于螺纹、深孔、瓶口侧壁等检测场景。
- 外形 30.5 × 30.5 × 71.7mm
- 矩形小体 · 内孔棱镜
- 棱镜折射结构，可投射至侧壁 / 内腔
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
Specifications
技术参数概要
- 型号
- YYK-LJ3030
- 颜色
- ○●●● W/R/G/B
- 外形尺寸
- 30.5 × 30.5 × 71.7mm
- 结构
- 矩形小体 · 内孔棱镜
- 工作电压
- DC 24V
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 外形 30.5 × 30.5 × 71.7mm
- 矩形小体 · 内孔棱镜
- 棱镜折射结构，可投射至侧壁 / 内腔
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
应用范围
- 螺纹 / 内孔检测
- 瓶口 / 容器侧壁
- 深孔底部检测
- 工件内腔字符 / 缺陷
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-LJ3030 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) | — |
| LED 灯 | — |
Applications
典型应用
螺纹 / 内孔检测
瓶口 / 容器侧壁
深孔底部检测
工件内腔字符 / 缺陷
