YYK-LS 线光源
Series: YYK-LS
线阵 / 飞拍系统专用 · 大功率高聚光
采用进口超大功率 LED 灯珠，超密扇热片加风扇散热，最大限度延长寿命。特殊设计的聚光柱可实现高效聚光。命名规则：YYK-LS + 发光长度 + 颜色（如 YYK-LS400-W）。
- 进口超大功率 LED，高亮度
- 超密扇热片 + 风扇散热
- 特殊聚光柱设计，高效聚光
- 兼容 YYK-DC48 系列高功率控制器
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DC48150-2 / YYK-DC24150-2 / YYK-DC48600-1
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 进口超大功率 LED，高亮度
- 超密扇热片 + 风扇散热
- 特殊聚光柱设计，高效聚光
- 兼容 YYK-DC48 系列高功率控制器
应用范围
- 线阵系统专用光源
- 大面积产品表面检测
- 飞拍系统专用
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
YYK-LS 线光源 8 款标准发光长度 60 ~ 600mm，点击型号查看尺寸图。其他长度 / 颜色 / 散热方式按需定制。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯 |
|---|---|---|---|
| YYK-LS60 | W/B/G/R |
| — |
| YYK-LS100 | W/B/G/R |
| — |
| YYK-LS200 | W/B/G/R |
| — |
| YYK-LS300 | W/B/G/R |
| — |
| YYK-LS394 | W/B/G/R |
| — |
| YYK-LS400 | W/B/G/R |
| — |
| YYK-LS500 | W/B/G/R |
| — |
| YYK-LS600 | W/B/G/R |
| — |

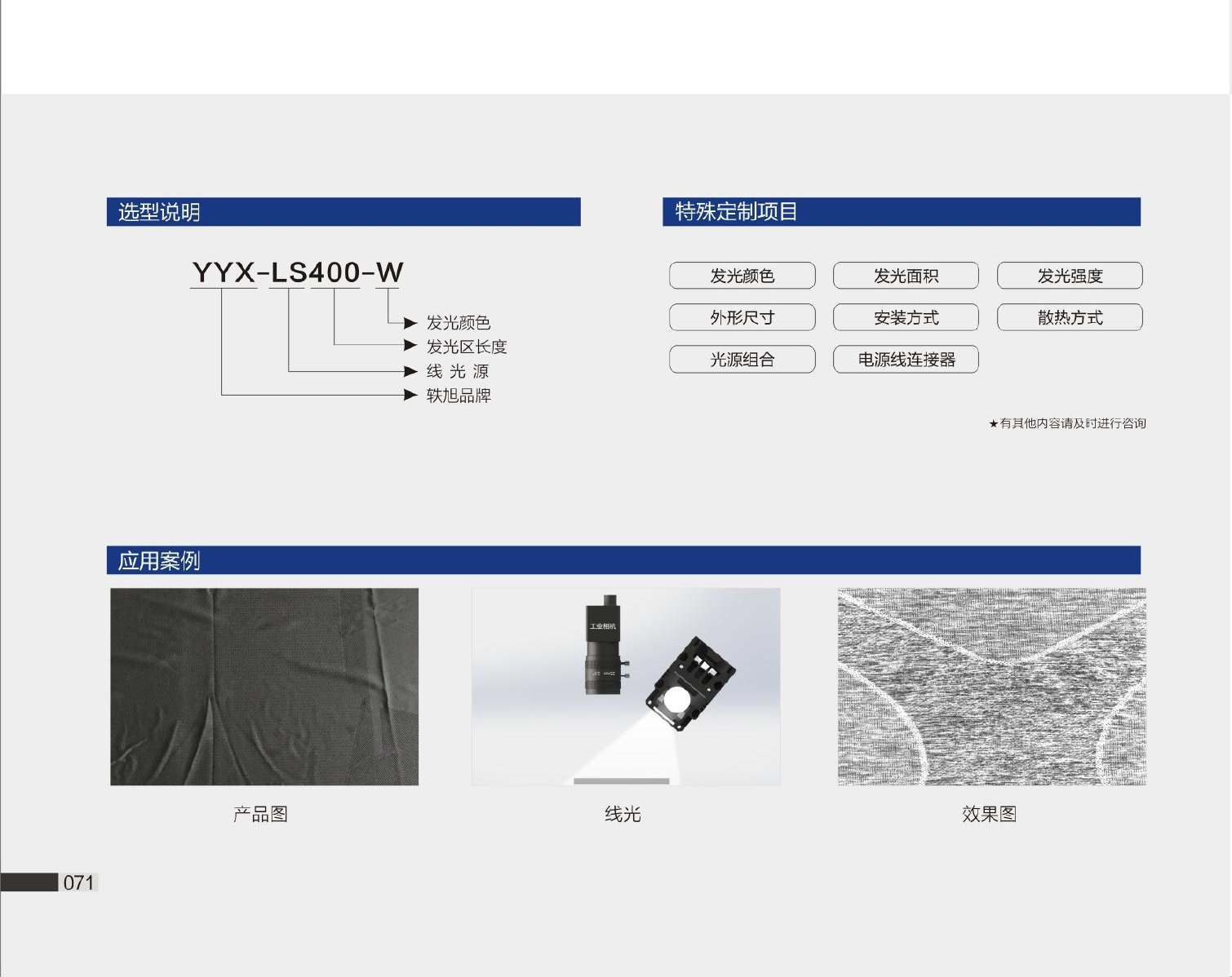

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。

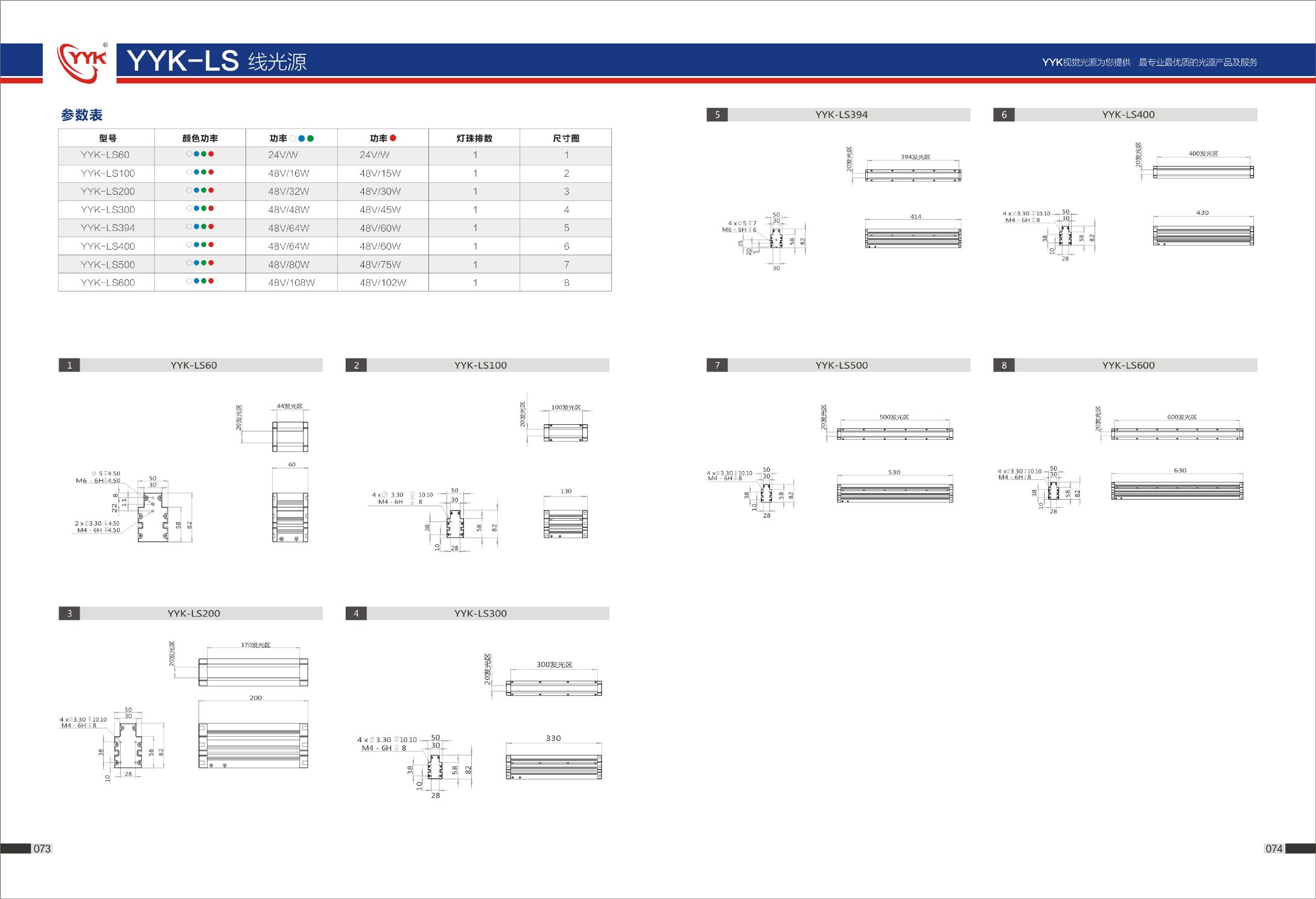

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
线阵系统专用光源
大面积产品表面检测
飞拍系统专用
