环形 / 无影光源
YYK-RF300200 方形无影光源
Series: YYK-RF
发光区 291×191mm · 方形高均匀无影面光

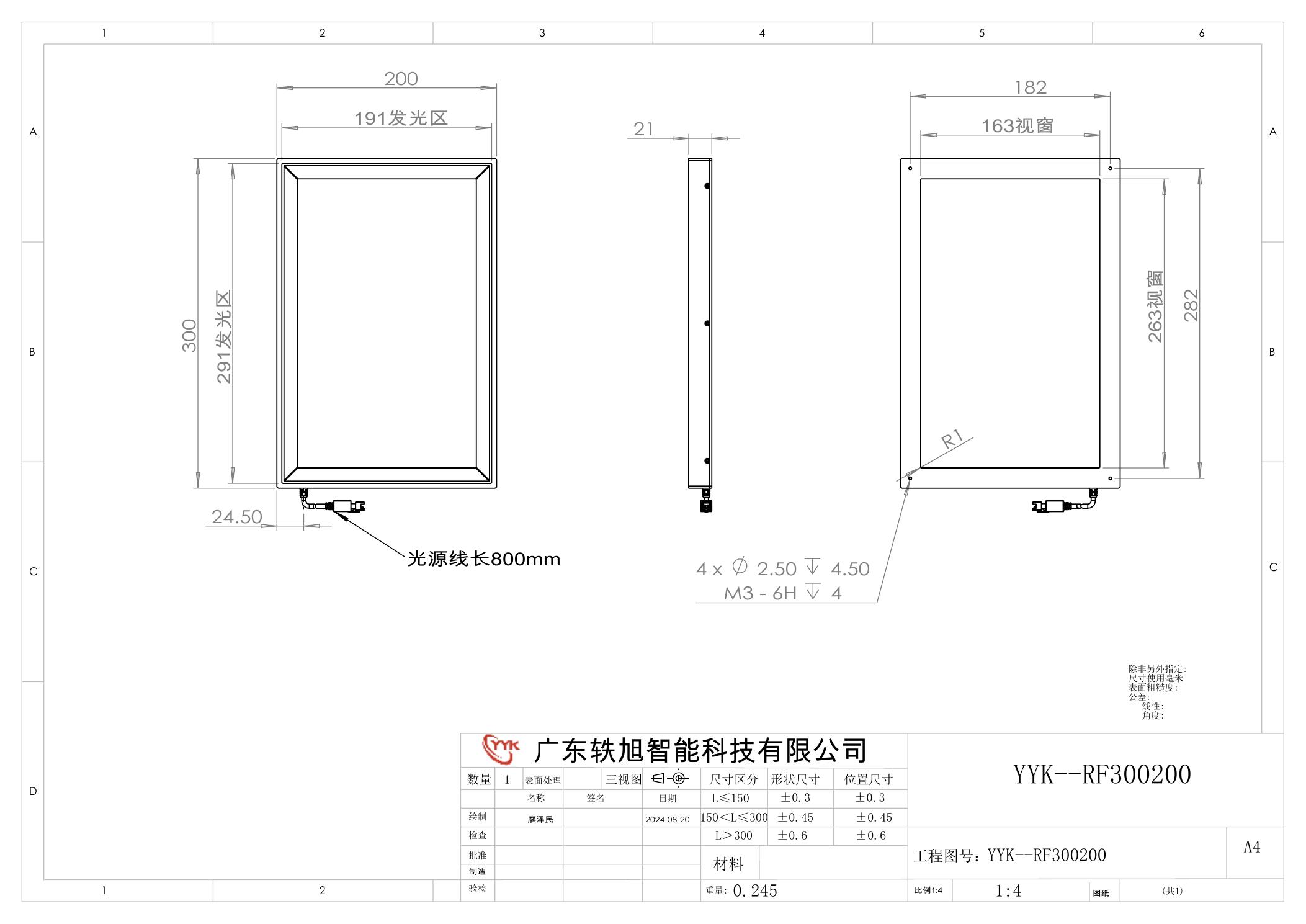

YYK-RF300200 为 YYK-RF 系列方形无影光源标准型号，外形 300×200×21mm，发光区 291×191mm。在一定范围内形成方形高均匀光场，配合特制漫反射板实现无影成像，适合方形轮廓与表面缺陷检测。
- 发光区 291×191mm，外形 300×200×21mm
- 方形高均匀光场
- 特制漫反射板，无影成像
- 高密度 LED 排列，可适配 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
Specifications
技术参数概要
- 型号
- YYK-RF300200
- 颜色
- ○●●● W/R/G/B
- 白色功率
- 24V/24W
- 单色功率
- 24V/10W
- 发光区 (mm)
- 291×191
- 外形尺寸 (mm)
- 300×200 × 21mm
- 工作电压
- DC 24V
- 可适配控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 发光区 291×191mm，外形 300×200×21mm
- 方形高均匀光场
- 特制漫反射板，无影成像
- 高密度 LED 排列，可适配 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
应用范围
- 反光物体表面检测
- 方形轮廓定位
- MARK 点定位
- 二维码 / 条形码读取
- 表面划伤缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-RF300200 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| 发光区 (mm) | 发光区 291×191 |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Applications
典型应用
反光物体表面检测
方形轮廓定位
MARK 点定位
二维码 / 条形码读取
表面划伤缺陷检测
