条形 / 组合光源
YYK-ZHC40R5030 组合光源
Series: YYK-ZH

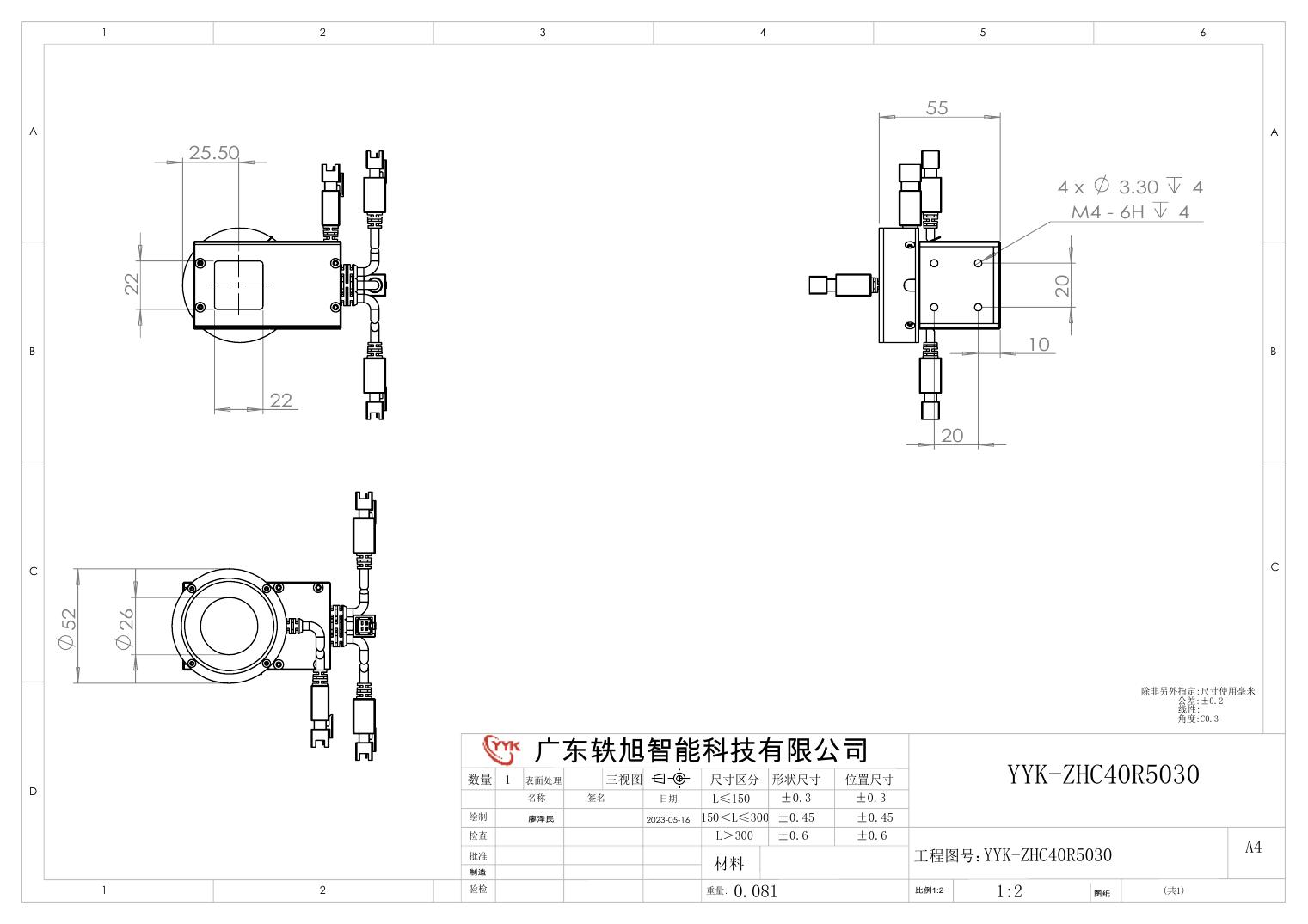

40×40mm 同轴 + Ø50mm 环光 30°
YYK-ZHC40R5030 为 YYK-ZH 系列组合光源标准型号，将 40×40mm 同轴光与 Ø50mm 环光 30° 集成在同一外壳内，单工位可同时获得正打反射光与多角度坡度光；适合 SMT、连接器、轴承端面等需要复合照明的 AOI 复检方案。
- 同轴 + 外环 / 面光多光路集成
- 多通道独立控制，可分别调亮度
- RGB 三色可选，配合 DCM2496-4 联动
- 支持发光面 / 安装方式定制
- 出线卡扣防扯，寿命提升 10 倍以上
Specifications
技术参数概要
- 型号
- YYK-ZHC40R5030
- 颜色
- 白 / 红 / 绿 / 蓝（独立通道）
- 同轴尺寸
- 40×40mm
- 外环 / 配套光源
- Ø50mm 环光 30°
- 工作电压
- DC 24V
- 适配控制器
- YYK-DCM2496-4
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 同轴 + 外环 / 面光多光路集成
- 多通道独立控制，可分别调亮度
- RGB 三色可选，配合 DCM2496-4 联动
- 支持发光面 / 安装方式定制
- 出线卡扣防扯，寿命提升 10 倍以上
应用范围
- AOI 复检
- 连接器引脚检测
- 轴承端面 / 镜面零件
- 多光路替代多工位方案
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-ZHC40R5030 |
| 颜色 Color | W/R/G/B |
| 功率 Power (24V) | — |
| LED 灯 | — |
Applications
典型应用
AOI 复检
连接器引脚检测
轴承端面 / 镜面零件
多光路替代多工位方案
