YYK-CF 侧部面光源

Name: YYK-CF 侧部面光源
Brand: YYKMV 轶旭智能
SKU: YYK-CF

Series: YYK-CF

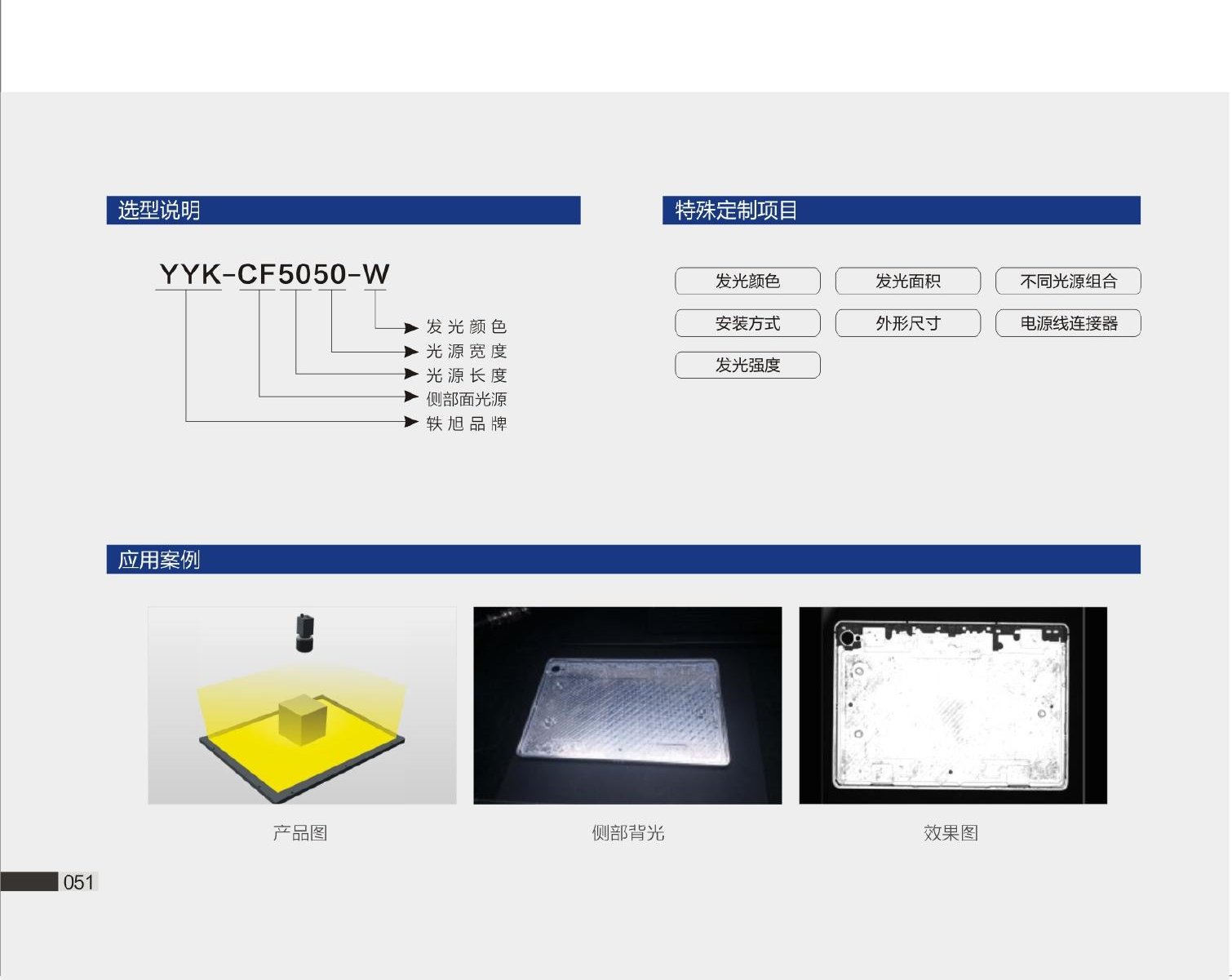

超薄四面进光 · 均匀度 95%+

采用特殊漫射板四面进光，均匀度可达 95% 以上，最薄可至 6mm，节省安装空间。亮度相对底部背光稍低，对亮度要求高时请谨慎选用。

Specifications

技术参数概要

常规颜色 / 波长: 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
工作电压: DC 24V
使用环境: 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
使用寿命: 白色 30,000h · 单色 60,000h（非保证值）
可适用控制器: YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
可选配件: 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环

Technical Indicators

参数与《YYK 视觉光源产品手册》一致。

常规光源颜色 (波长)	白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm
使用环境	温度−10 ~ +60℃ 湿度20% – 85% 无雾化
使用寿命	白色 3 万小时，红色 6 万小时（非保证值）
可适用控制器	YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
可选配件	1.常规漫反射板、高均匀漫反射板 2.延长线：3m / 5m / 10m 3.偏振片 4.光源与镜头连接环

Selection Guide

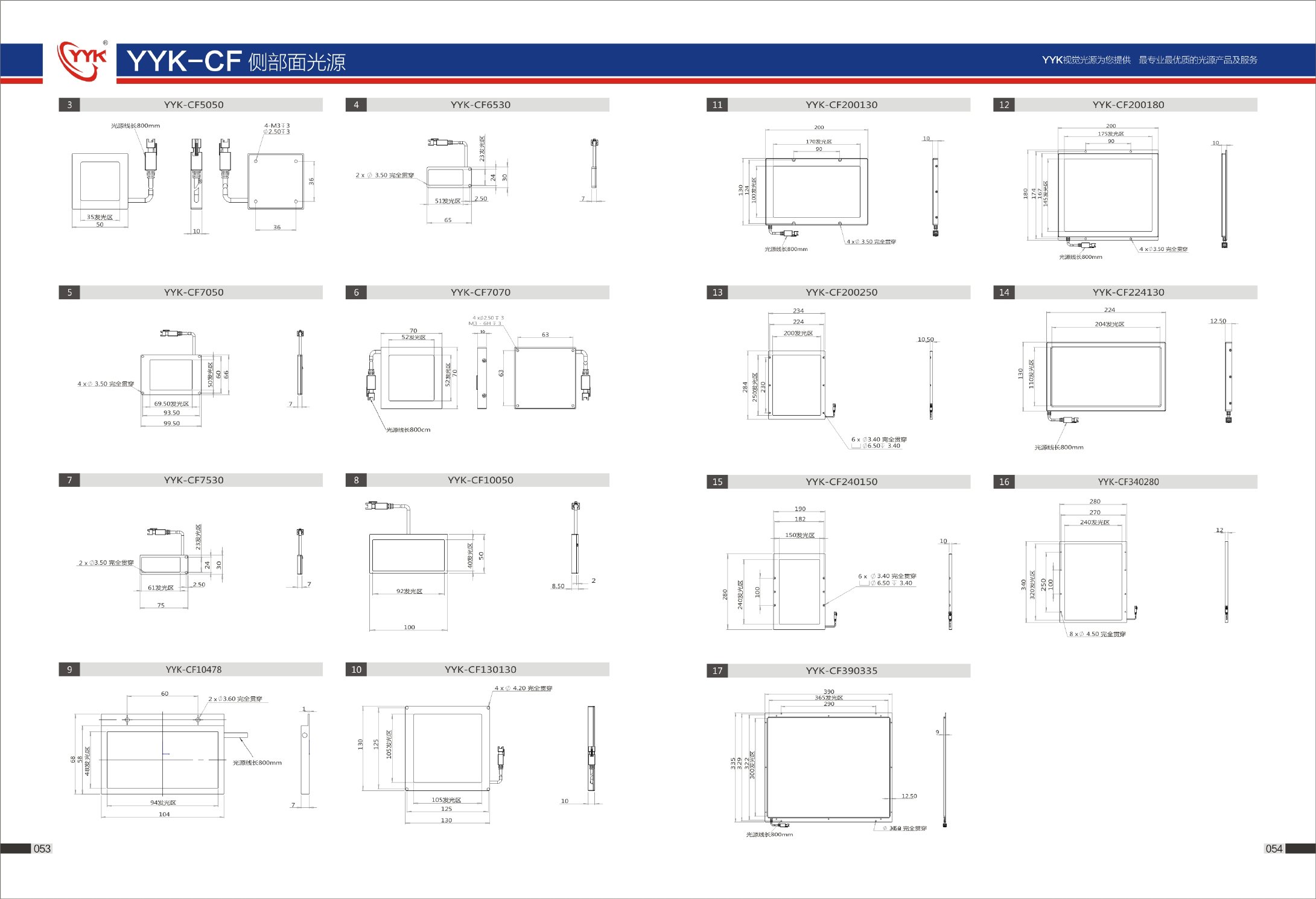

YYK-CF 侧部面光源全系 17 款标准型号，发光区 20×8 ~ 365×300mm，点击下方对应型号查看尺寸图与详细参数。

型号 Model	颜色 Color	功率 Power (24V)	发光区 (mm)
YYK-CF0804	W/B/G/R	白色24V/0.02W 单色24V/0.01W	发光区 20×8
YYK-CF4040	W/B/G/R	白色24V/0.48W 单色24V/0.15W	发光区 30×30
YYK-CF5050	W/B/G/R	白色24V/0.63W 单色24V/0.3W	发光区 35×35
YYK-CF6530	W/B/G/R	白色24V/1W 单色24V/0.43W	发光区 51×23
YYK-CF7050	W/B/G/R	白色24V/1.4W 单色24V/0.6W	发光区 69.5×50
YYK-CF7070	W/B/G/R	白色24V/1.68W 单色24V/1W	发光区 52×52
YYK-CF7530	W/B/G/R	白色24V/1.03W 单色24V/0.3W	发光区 61×23
YYK-CF10050	W/B/G/R	白色24V/1.2W 单色24V/0.48W	发光区 92×40
YYK-CF10478	W/B/G/R	白色24V/1W 单色24V/0.37W	发光区 94×48
YYK-CF130130	W/B/G/R	白色24V/4.7W 单色24V/2.15W	发光区 105×105
YYK-CF200130	W/B/G/R	白色24V/6.3W 单色24V/3.2W	发光区 170×100
YYK-CF200180	W/B/G/R	白色24V/5.2W 单色24V/2.8W	发光区 175×145
YYK-CF200250	W/B/G/R	白色24V/8.16W 单色24V/3.6W	发光区 250×200
YYK-CF224130	W/B/G/R	白色24V/4.6W 单色24V/2.9W	发光区 204×110
YYK-CF240150	W/B/G/R	白色24V/11.4W 单色24V/4.6W	发光区 240×150
YYK-CF280340	W/B/G/R	白色24V/10.4W 单色24V/3.62W	发光区 320×240
YYK-CF390335	W/B/G/R	白色24V/14.2W 单色24V/6.28W	发光区 365×300
