背光 / 平行光源
YYK-F 底部背光源
Series: YYK-F
50+ 标准规格 · 5500×680mm 超大尺寸可定制
贴片灯珠高密度均匀排列，底部满布发光，进口漫射板保证最高发光均匀度。覆盖 30×30mm 起步直至 1100×660mm 大尺寸。命名规则：YYK-F + 长度 + 宽度 + 颜色。
- 贴片灯珠高密度均匀排列
- 底部满布灯珠，亮度高
- 进口漫射板，发光均匀度高
- 可定制防水（IP67）/ 分区域控制
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 贴片灯珠高密度均匀排列
- 底部满布灯珠，亮度高
- 进口漫射板，发光均匀度高
- 可定制防水（IP67）/ 分区域控制
应用范围
- 五金塑胶零件尺寸测量
- 有无筛选
- 透明膜污点 / 破损检测
- 液晶屏定位
- 尺寸测量
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
YYK-F 底部背光源全系 53 款标准型号，发光区 27×27 ~ 1090×650mm，点击下方对应型号查看尺寸图与详细参数。超大尺寸或特殊颜色（RGB / 偏振 / IP67 防水）支持定制。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 发光区 (mm) |
|---|---|---|---|
| YYK-F3030 | W/B/G/R |
| 发光区 27×27 |
| YYK-F4015 | W/B/G/R |
| 发光区 34×13 |
| YYK-F40116 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F5050 | W/B/G/R |
| 发光区 42×42 |
| YYK-F6040 | W/B/G/R |
| 发光区 52×34 |
| YYK-F6060 | W/B/G/R |
| 发光区 50×50 |
| YYK-F6360 | W/B/G/R |
| 发光区 63×60 |
| YYK-F7060 | W/B/G/R |
| 发光区 62×52 |
| YYK-F8540 | W/B/G/R |
| 发光区 85×40 |
| YYK-F9080 | W/B/G/R |
| 发光区 80×70 |
| YYK-F9090 | W/B/G/R |
| 发光区 80×80 |
| YYK-F9575 | W/B/G/R |
| 发光区 90×70 |
| YYK-F90070 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F11458 | W/B/G/R |
| 发光区 112×52 |
| YYK-F12090 | W/B/G/R |
| 发光区 120×90 |
| YYK-F112112 | W/B/G/R |
| 发光区 100×100 |
| YYK-F121121 | W/B/G/R |
| 发光区 121×121 |
| YYK-F124110 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F130110 | W/B/G/R |
| 发光区 98×97.5 |
| YYK-F150140 | W/B/G/R |
| 发光区 140×130 |
| YYK-F150150 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F160100 | W/B/G/R |
| 发光区 150×90 |
| YYK-F160110 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F170170 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F18090 | W/B/G/R |
| 发光区 170×80 |
| YYK-F180180 | W/B/G/R |
| 发光区 170×170 |
| YYK-F194143 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F20050 | W/B/G/R |
| 发光区 200×50 |
| YYK-F200150 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F200200 | W/B/G/R |
| 发光区 200×200 |
| YYK-F214114 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F214214 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F220130 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F22055 | W/B/G/R |
| 发光区 210×45 |
| YYK-F245160 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F245170 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F250236 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F250240 | W/B/G/R |
| 发光区 247×240 |
| YYK-F250250 | W/B/G/R |
| 发光区 240×240 |
| YYK-F252252 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F290180 | W/B/G/R |
| 发光区 290×180 |
| YYK-F316316 | W/B/G/R |
| 发光区 300×300 |
| YYK-F340100 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F345245 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F360250 | W/B/G/R |
| 发光区 360×250 |
| YYK-F385250 | W/B/G/R |
| 发光区 375×240 |
| YYK-F400100 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F400220 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F400255 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F400300 | W/B/G/R |
| 发光区 390×290 |
| YYK-F500100 | W/B/G/R |
| 发光区 见尺寸图 |
| YYK-F700300 | W/B/G/R |
| 发光区 684×284 |
| YYK-F700600 | W/B/G/R |
| 发光区 见尺寸图 |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例

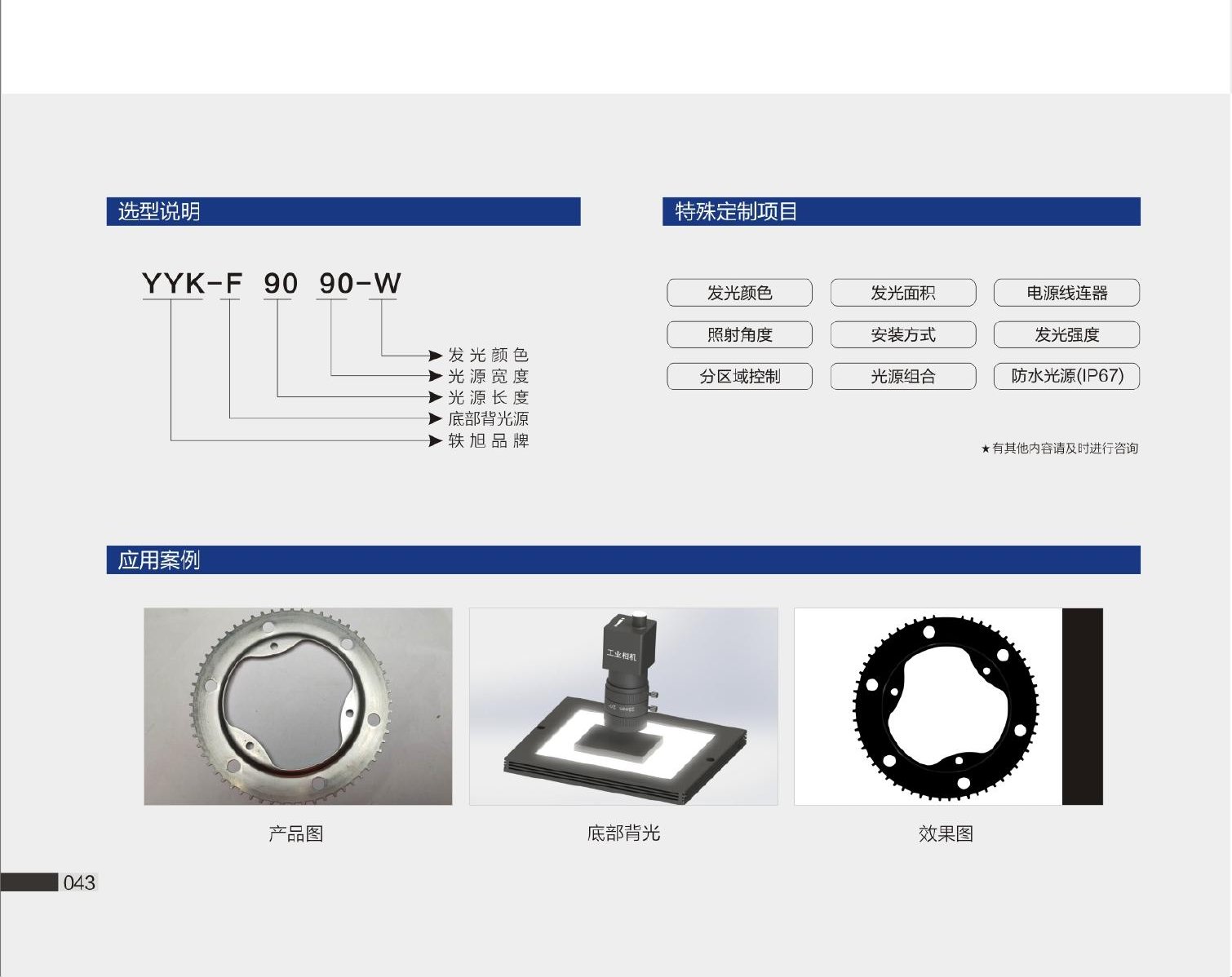

产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸 / 安装方式
- 光源组合 · 分区控制
- 电源线连接器
- 防水（IP67）
★ 有其他内容请及时进行咨询。
Full Catalogue Pages
产品手册完整参数表

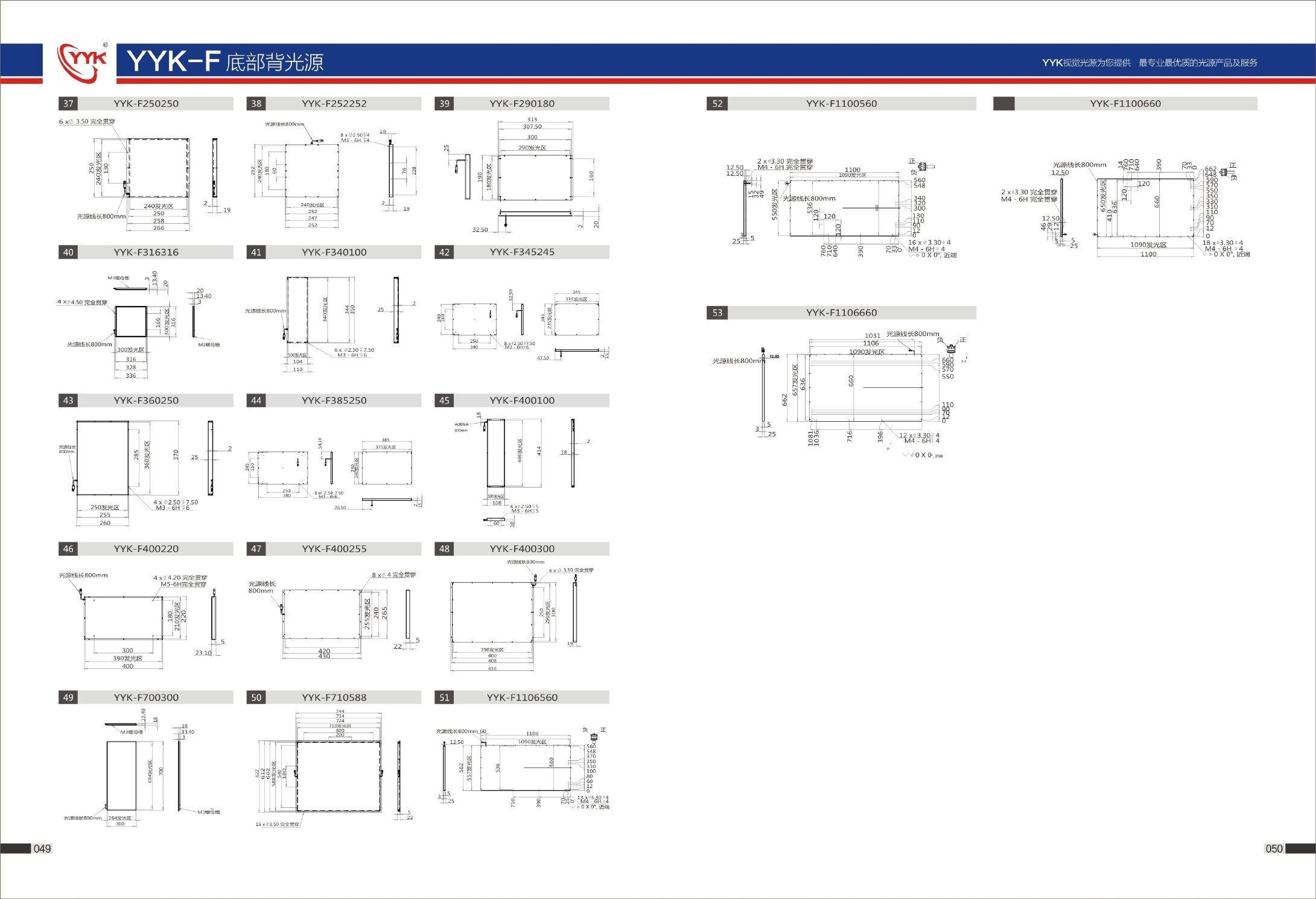

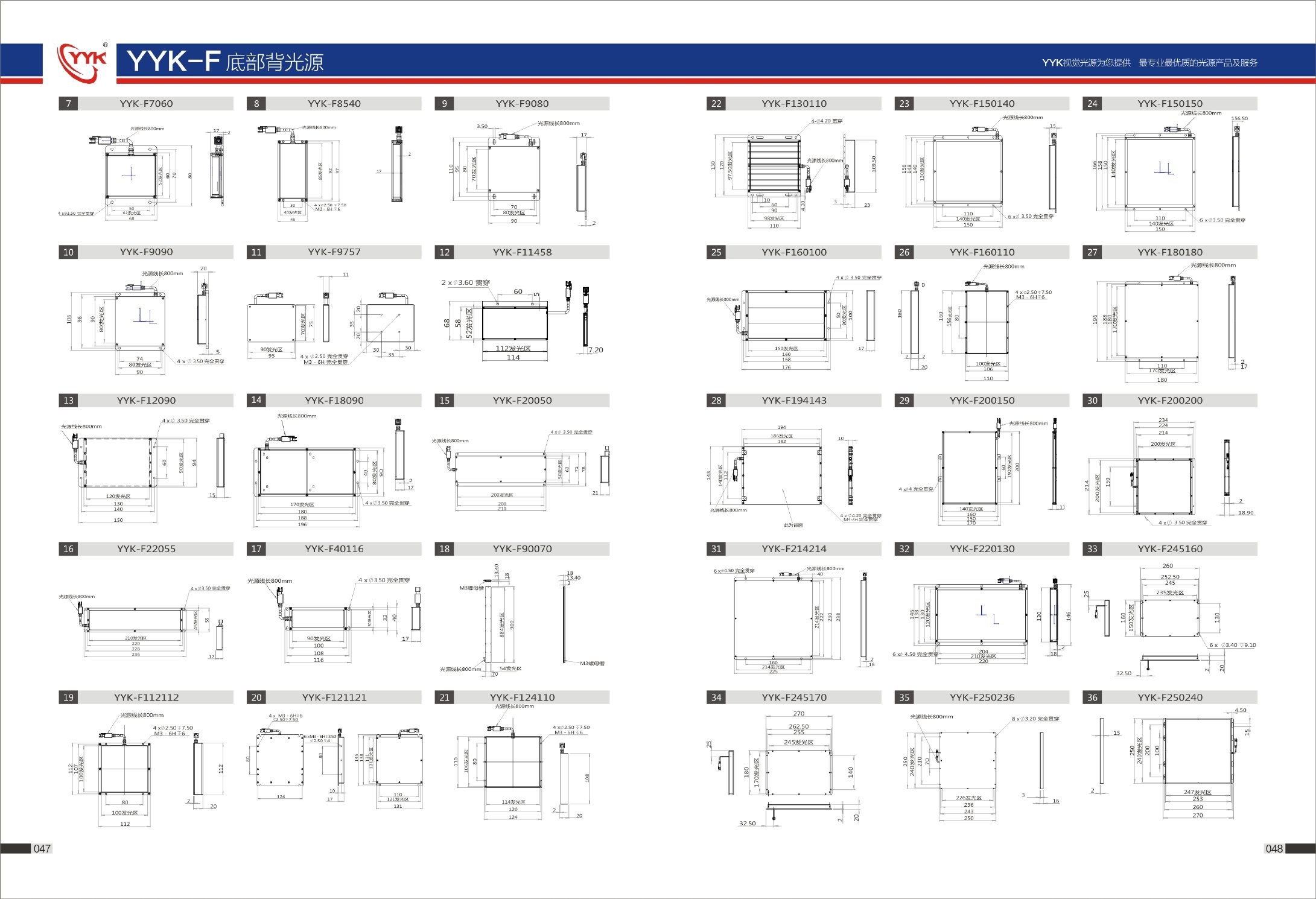

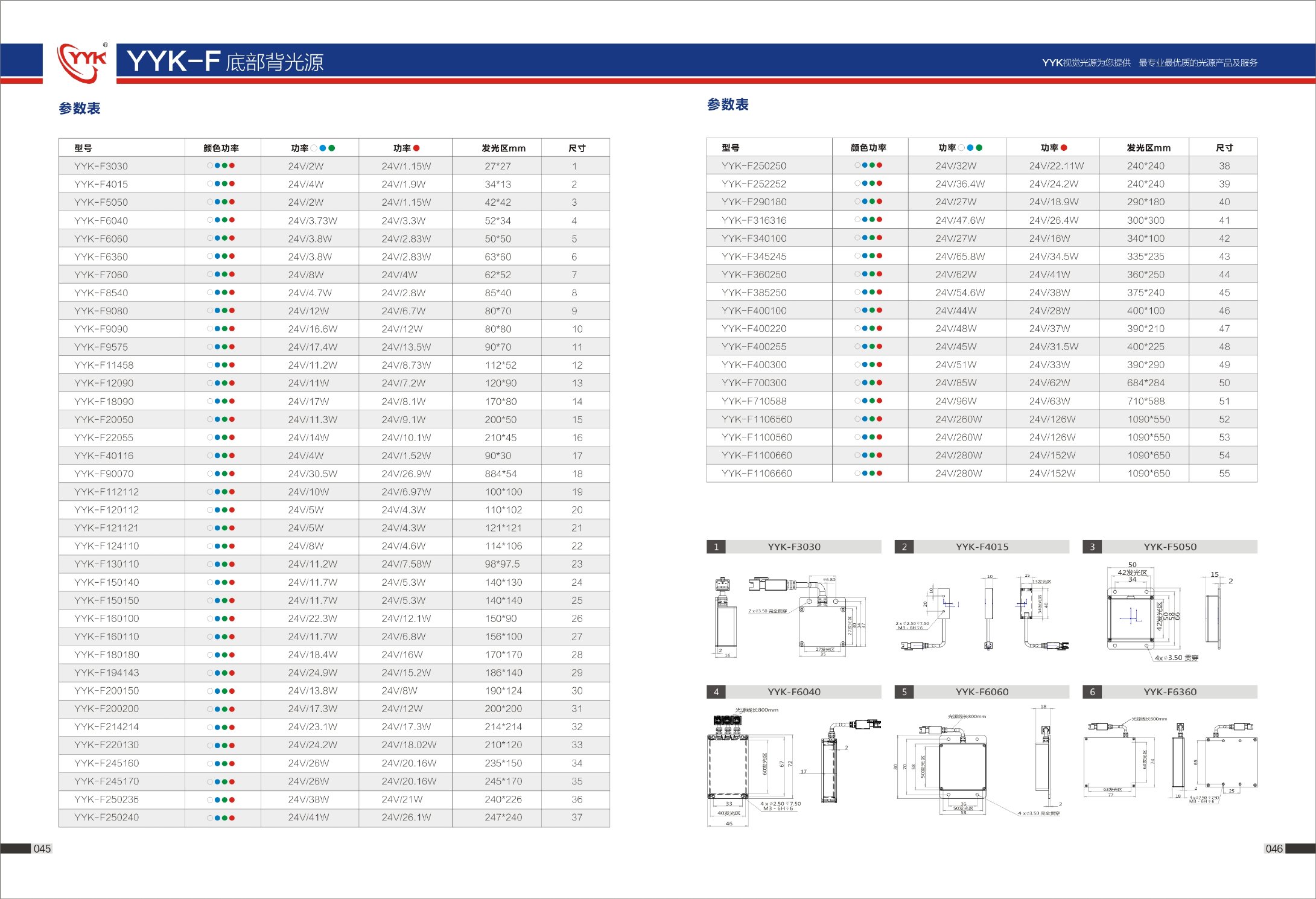

以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
五金塑胶零件尺寸测量
有无筛选
透明膜污点 / 破损检测
液晶屏定位
尺寸测量
