背光 / 平行光源
YYK-ZF 中孔背光源
Series: YYK-ZF
中孔结构 · 同轴 + 背光复合方案
在大面积底部背光的基础上预留中孔，可由相机正打同轴 + 大面积背光同时取像。开孔数量、大小、位置均可定制；标准尺寸覆盖 70×70 至 900×600mm。命名规则：YYK-ZF + 长 + 宽（+ -Z2 / -Z5 后缀代表多区独立控制版本）。
- 大面积表面打光首选
- 中孔数量 / 大小 / 位置可定制
- 高密度 LED 排列 · 亮度高、照射均匀
- 可选漫反射板，光线柔和均匀
- 出线卡扣防扯，使用寿命提升 10 倍以上
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 大面积表面打光首选
- 中孔数量 / 大小 / 位置可定制
- 高密度 LED 排列 · 亮度高、照射均匀
- 可选漫反射板，光线柔和均匀
- 出线卡扣防扯，使用寿命提升 10 倍以上
应用范围
- 反光表面检测
- MARK 点定位 + 大面积成像
- LCD 屏定位检测
- 表面划伤 / 缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
下表列出 44 个标准型号；如需异形开孔、超大尺寸或多通道分区，请联系销售。带 -Z2 / -Z5 后缀为多区独立控制版本，未列功率值的型号请来电询价。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 发光区 (mm) |
|---|---|---|---|
| YYK-ZF7070 | W/B/G/R |
| 发光区 70×70mm |
| YYK-ZF9090 | W/B/G/R |
| 发光区 90×90mm |
| YYK-ZF100100 | W/B/G/R |
| 发光区 100×100mm |
| YYK-ZF11090 | W/B/G/R |
| 发光区 110×90mm |
| YYK-ZF130130 | W/B/G/R |
| 发光区 130×130mm |
| YYK-ZF150150 | W/B/G/R |
| 发光区 140×140mm |
| YYK-ZF160100 | W/B/G/R |
| 发光区 160×100mm |
| YYK-ZF160160 | W/B/G/R |
| 发光区 160×160mm |
| YYK-ZF177121-Z2 | W/B/G/R |
| 发光区 177×121mm |
| YYK-ZF180160 | W/B/G/R |
| 发光区 180×160mm |
| YYK-ZF180180 | W/B/G/R |
| 发光区 180×180mm |
| YYK-ZF185135 | W/B/G/R |
| 发光区 185×135mm |
| YYK-ZF200200 | W/B/G/R |
| 发光区 200×200mm |
| YYK-ZF210210 | W/B/G/R |
| 发光区 210×210mm |
| YYK-ZF212152 | W/B/G/R |
| 发光区 212×152mm |
| YYK-ZF216120 | W/B/G/R |
| 发光区 206×90mm |
| YYK-ZF220160-Z2 | W/B/G/R |
| 发光区 220×160mm |
| YYK-ZF250200 | W/B/G/R |
| 发光区 240×190mm |
| YYK-ZF250250 | W/B/G/R |
| 发光区 250×250mm |
| YYK-ZF252252 | W/B/G/R |
| 发光区 240×240mm |
| YYK-ZF270270 | W/B/G/R |
| 发光区 270×270mm |
| YYK-ZF290210 | W/B/G/R |
| 发光区 290×210mm |
| YYK-ZF300200 | W/B/G/R |
| 发光区 300×200mm |
| YYK-ZF300205 | W/B/G/R |
| 发光区 300×205mm |
| YYK-ZF300300 | W/B/G/R |
| 发光区 290×290mm |
| YYK-ZF300450 | W/B/G/R |
| 发光区 300×450mm |
| YYK-ZF310220 | W/B/G/R |
| 发光区 310×220mm |
| YYK-ZF320200 | W/B/G/R |
| 发光区 300×200mm |
| YYK-ZF320320 | W/B/G/R |
| 发光区 296×296mm |
| YYK-ZF335315 | W/B/G/R |
| 发光区 335×315mm |
| YYK-ZF340200 | W/B/G/R |
| 发光区 340×200mm |
| YYK-ZF350200 | W/B/G/R |
| 发光区 340×190mm |
| YYK-ZF350330 | W/B/G/R |
| 发光区 340×320mm |
| YYK-ZF370280 | W/B/G/R |
| 发光区 360×270mm |
| YYK-ZF420300 | W/B/G/R |
| 发光区 420×300mm |
| YYK-ZF450434 | W/B/G/R |
| 发光区 450×434mm |
| YYK-ZF480320-Z5 | W/B/G/R |
| 发光区 480×320mm |
| YYK-ZF500450 | W/B/G/R |
| 发光区 500×450mm |
| YYK-ZF512412 | W/B/G/R |
| 发光区 512×412mm |
| YYK-ZF613373 | W/B/G/R |
| 发光区 600×360mm |
| YYK-ZF700300-Z2 | W/B/G/R |
| 发光区 700×300mm |
| YYK-ZF700600-Z2 | W/B/G/R |
| 发光区 700×600mm |
| YYK-ZF816816 | W/B/G/R |
| 发光区 816×816mm |
| YYK-ZF900600 | W/B/G/R |
| 发光区 900×600mm |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例

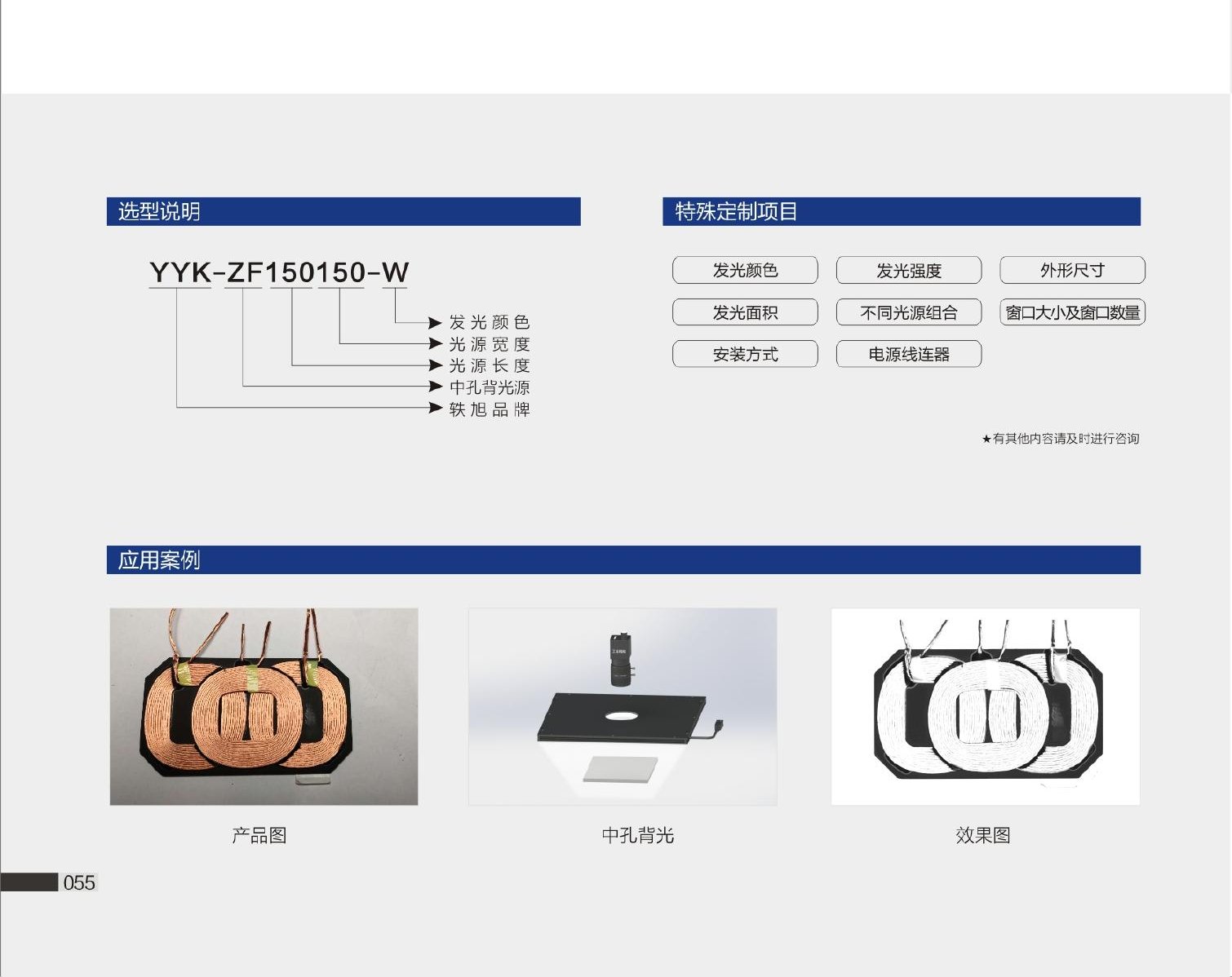

产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸 / 安装方式
- 光源组合 · 分区控制
- 电源线连接器
- 防水（IP67）
★ 有其他内容请及时进行咨询。
Full Catalogue Pages
产品手册完整参数表

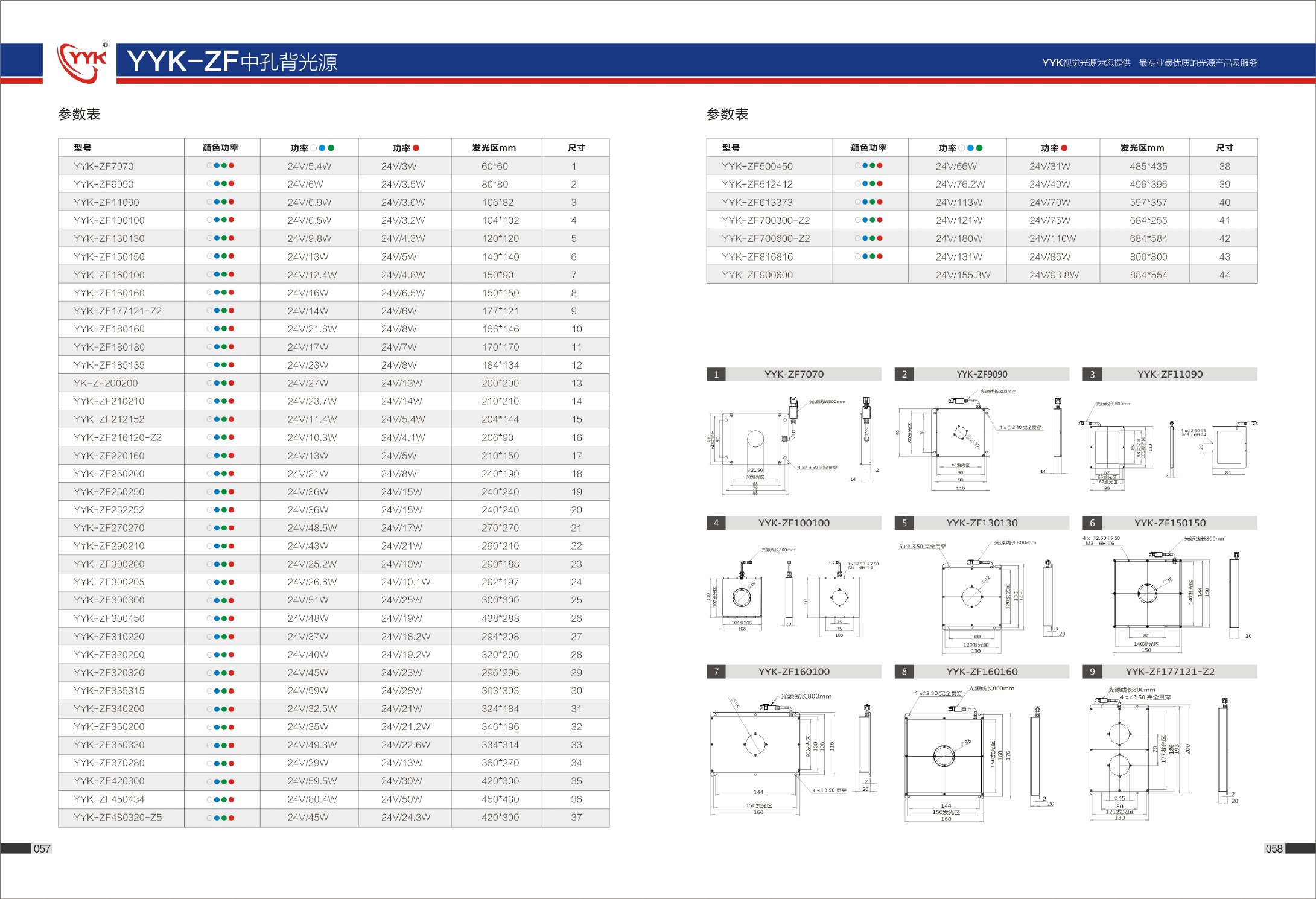

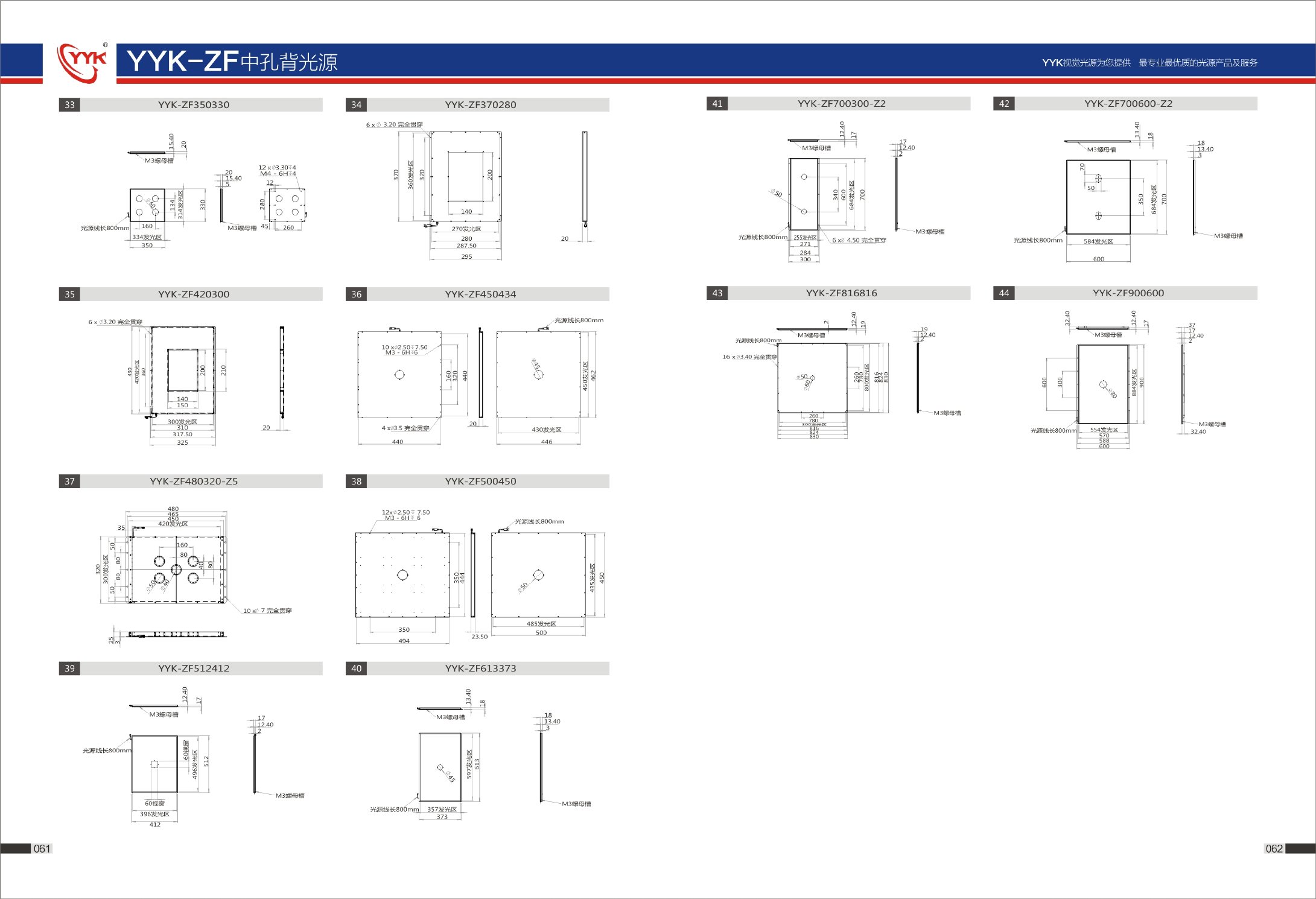

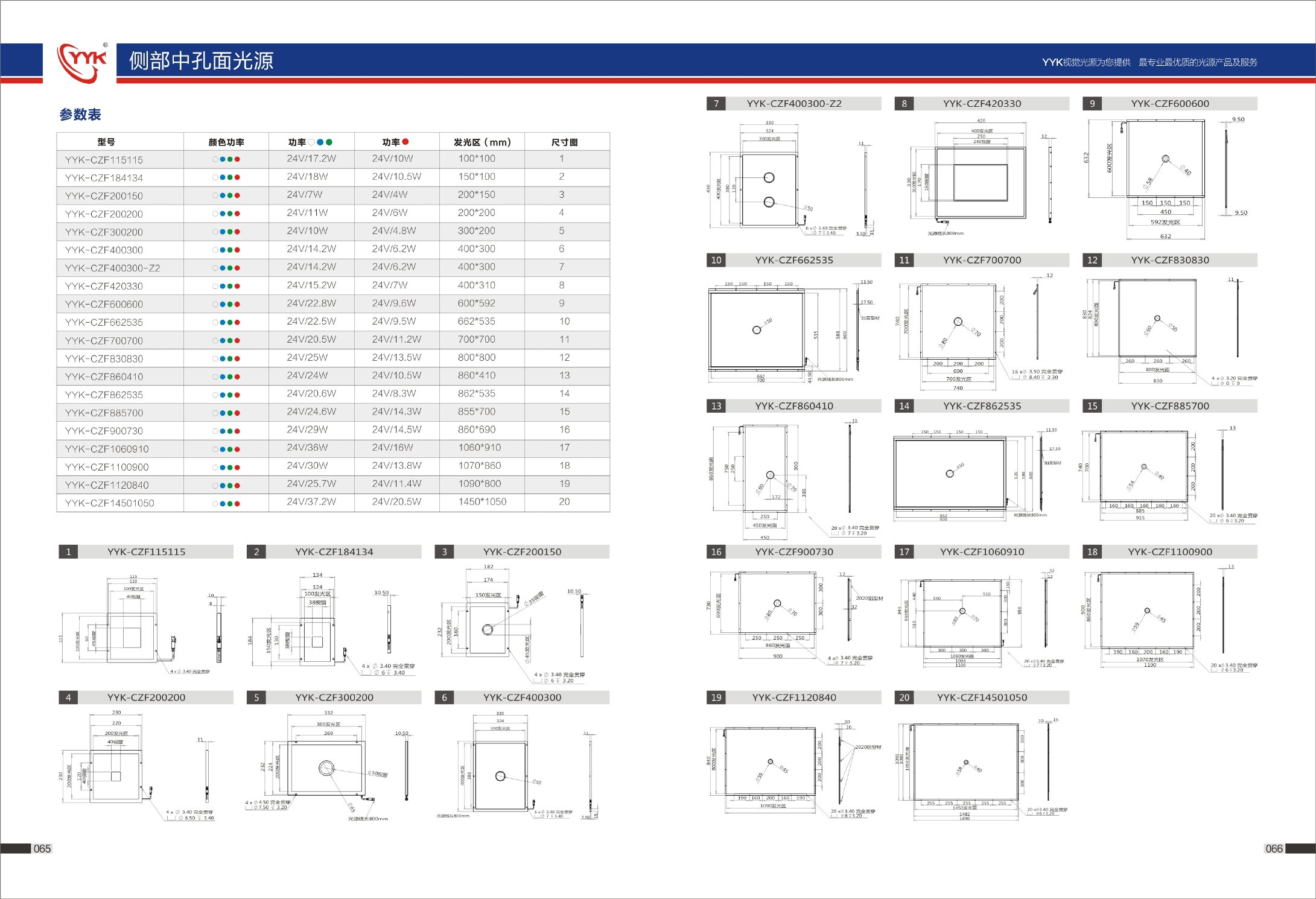

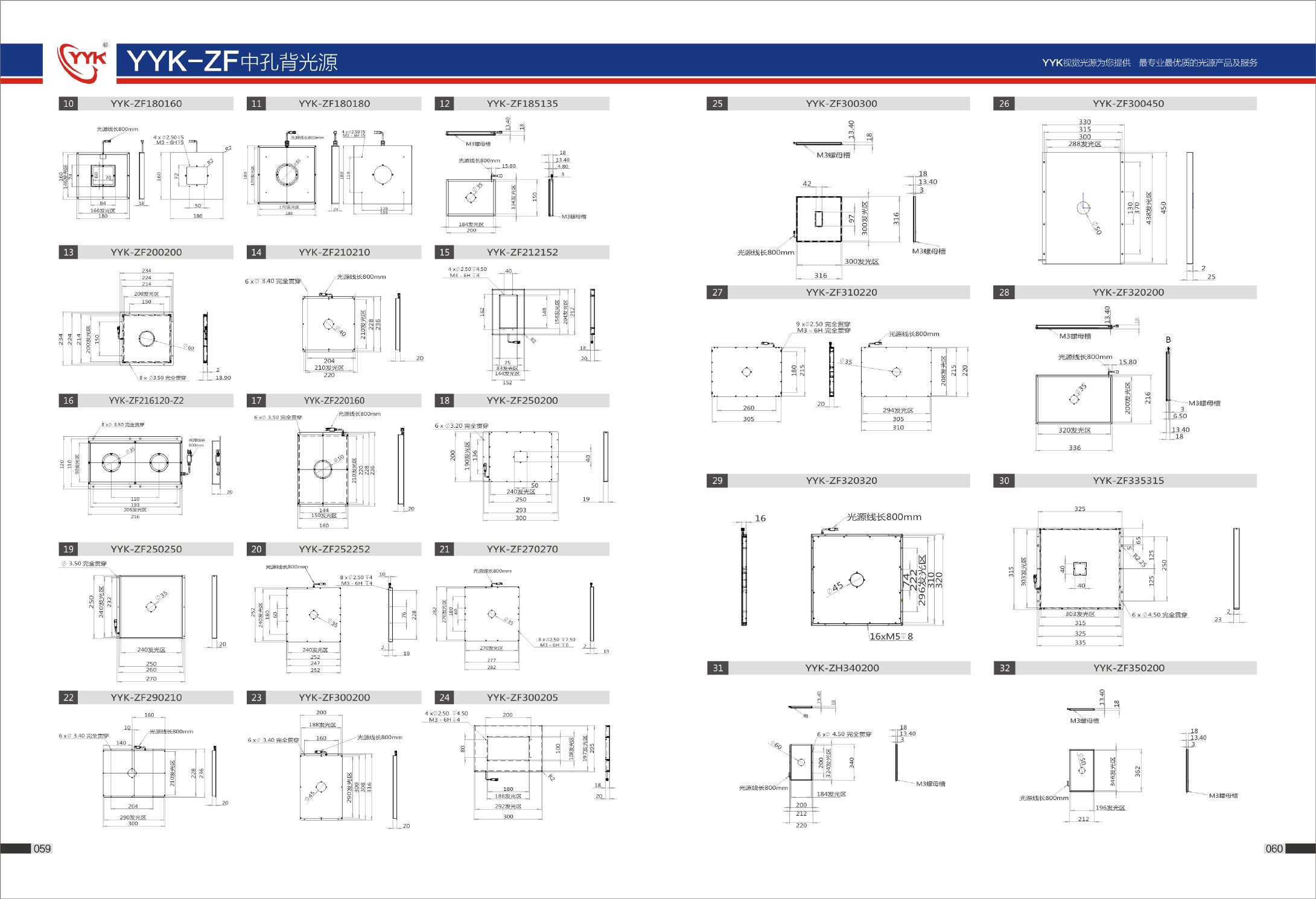

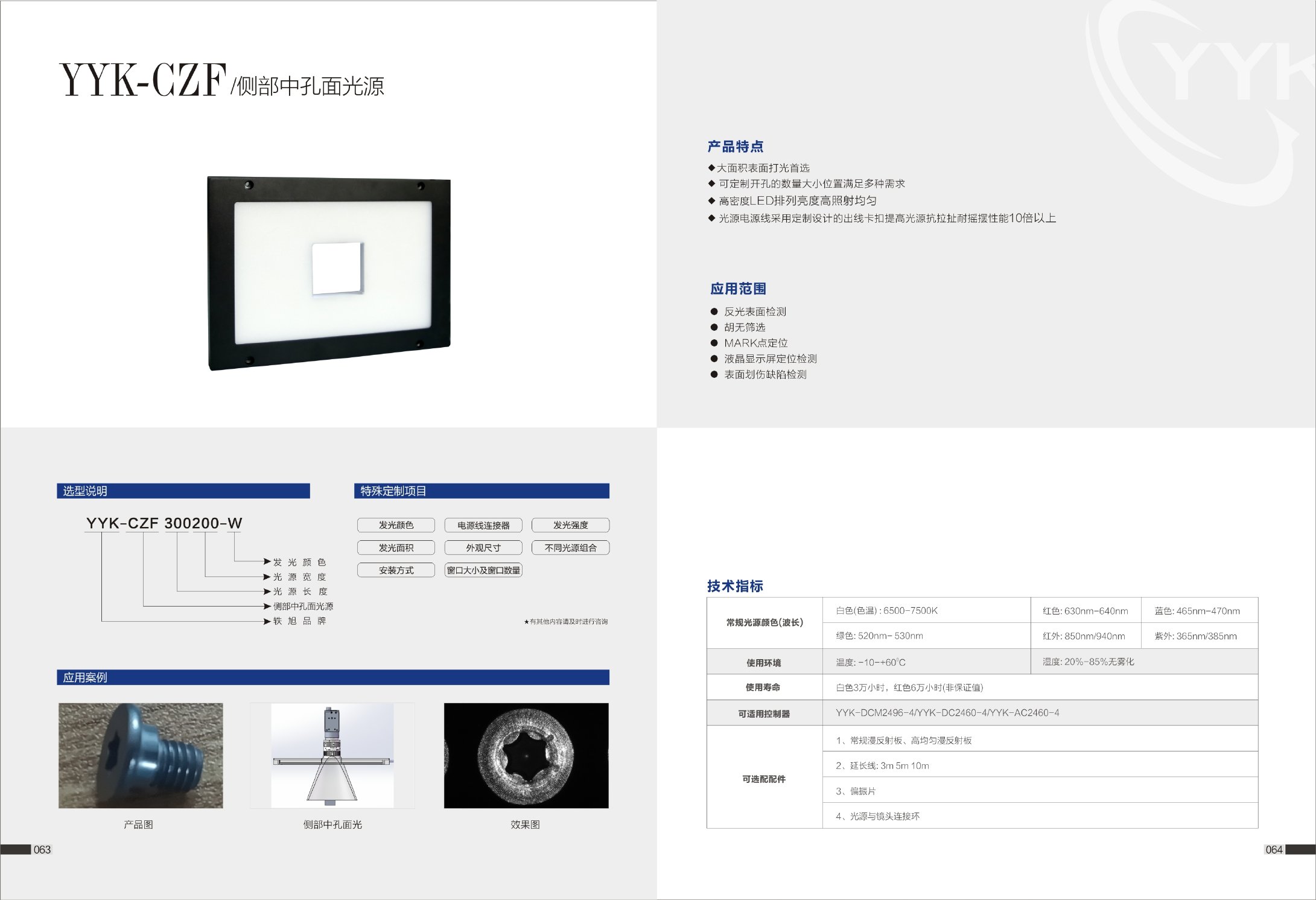

以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
反光表面检测
MARK 点定位 + 大面积成像
LCD 屏定位检测
表面划伤 / 缺陷检测
