YYK-PF 平行背光源 / PZF 开孔平行背光
Series: YYK-PF / PZF
高准直平行光 · 精密尺寸测量首选
为精密尺寸测量而设计，可完全替代 BO 系列背光源。PZF 系列为带开孔的平行背光，便于同轴拍摄。
- 精密尺寸测量首选
- 完全替代 BO 系列背光源
- 高密度 LED 排列、均匀照射
- 可选漫反射板光线柔和
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 精密尺寸测量首选
- 完全替代 BO 系列背光源
- 高密度 LED 排列、均匀照射
- 可选漫反射板光线柔和
应用范围
- 精密尺寸测量
- 有无筛选
- MARK 点定位
- LCD 坏点检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯 |
|---|---|---|---|
| YYK-PF3030 | W/B/G/R |
| — |
| YYK-PF3729 | W/B/G/R |
| — |
| YYK-PF5048 | W/B/G/R |
| — |
| YYK-PF5050 | W/B/G/R |
| — |
| YYK-PF6060 | W/B/G/R |
| — |
| YYK-PF7060 | W/B/G/R |
| — |
| YYK-PF9060 | W/B/G/R |
| — |
| YYK-PF9090 | W/B/G/R |
| — |
| YYK-PF8282 | W/B/G/R |
| — |
| YYK-PF11070 | W/B/G/R |
| — |
| YYK-PF135115 | W/B/G/R |
| — |
| YYK-PF150150 | W/B/G/R |
| — |
| YYK-PF160110 | W/B/G/R |
| — |
| YYK-PF200200 | W/B/G/R |
| — |
| YYK-PF220130 | W/B/G/R |
| — |
| YYK-PF220160 | W/B/G/R |
| — |
| YYK-PF250150 | W/B/G/R |
| — |
| YYK-PF250250 | W/B/G/R |
| — |
| YYK-PF300160 | W/B/G/R |
| — |
| YYK-PF400300 | W/B/G/R |
| — |
| YYK-PF516516 | W/B/G/R |
| — |
| YYK-PZF190166 | W/B/G/R |
| — |
| YYK-PZF200150 | W/B/G/R |
| — |
| YYK-PZF250250 | W/B/G/R |
| — |
| YYK-PZF340200 | W/B/G/R |
| — |
| YYK-PZF400300 | W/B/G/R |
| — |

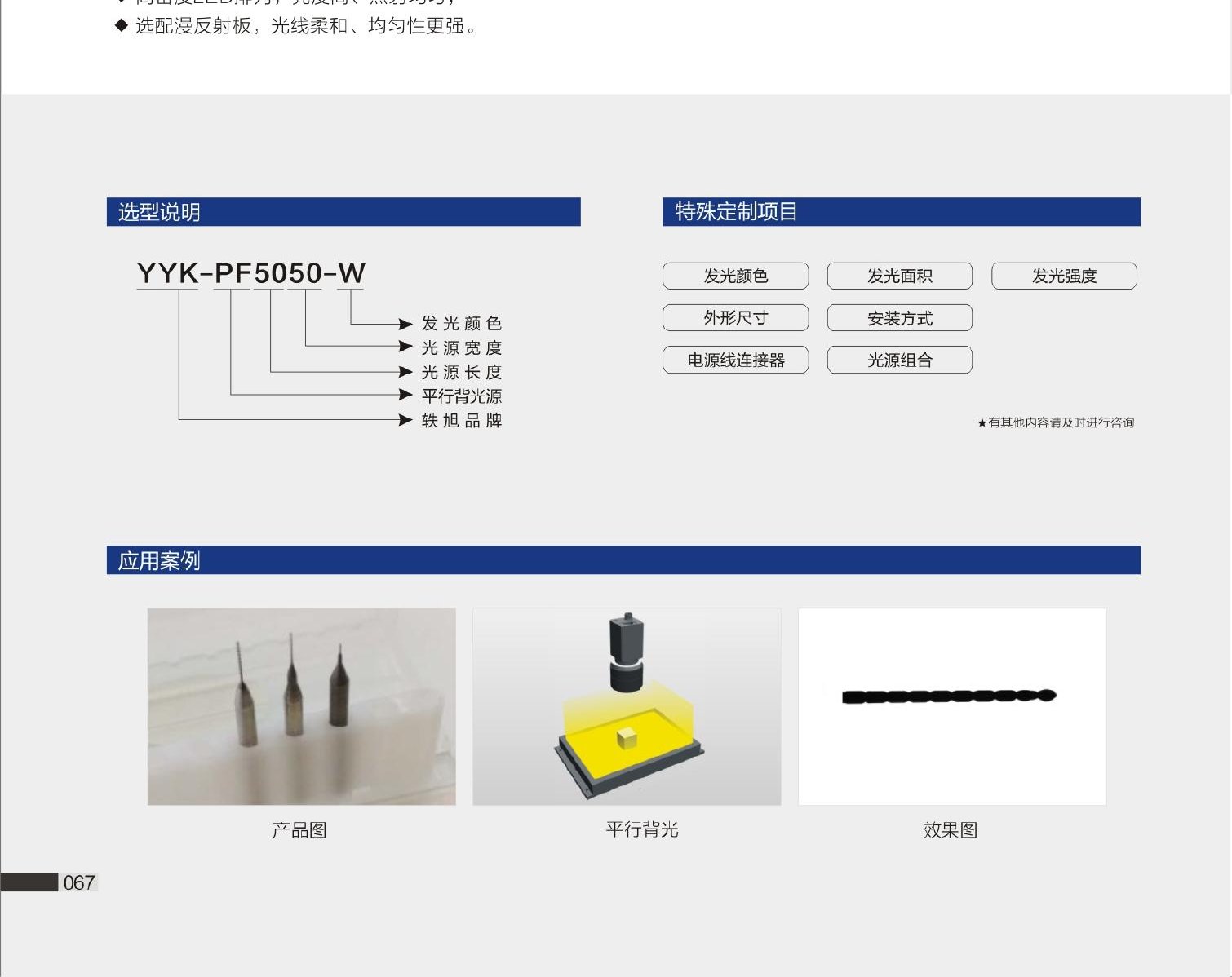

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。

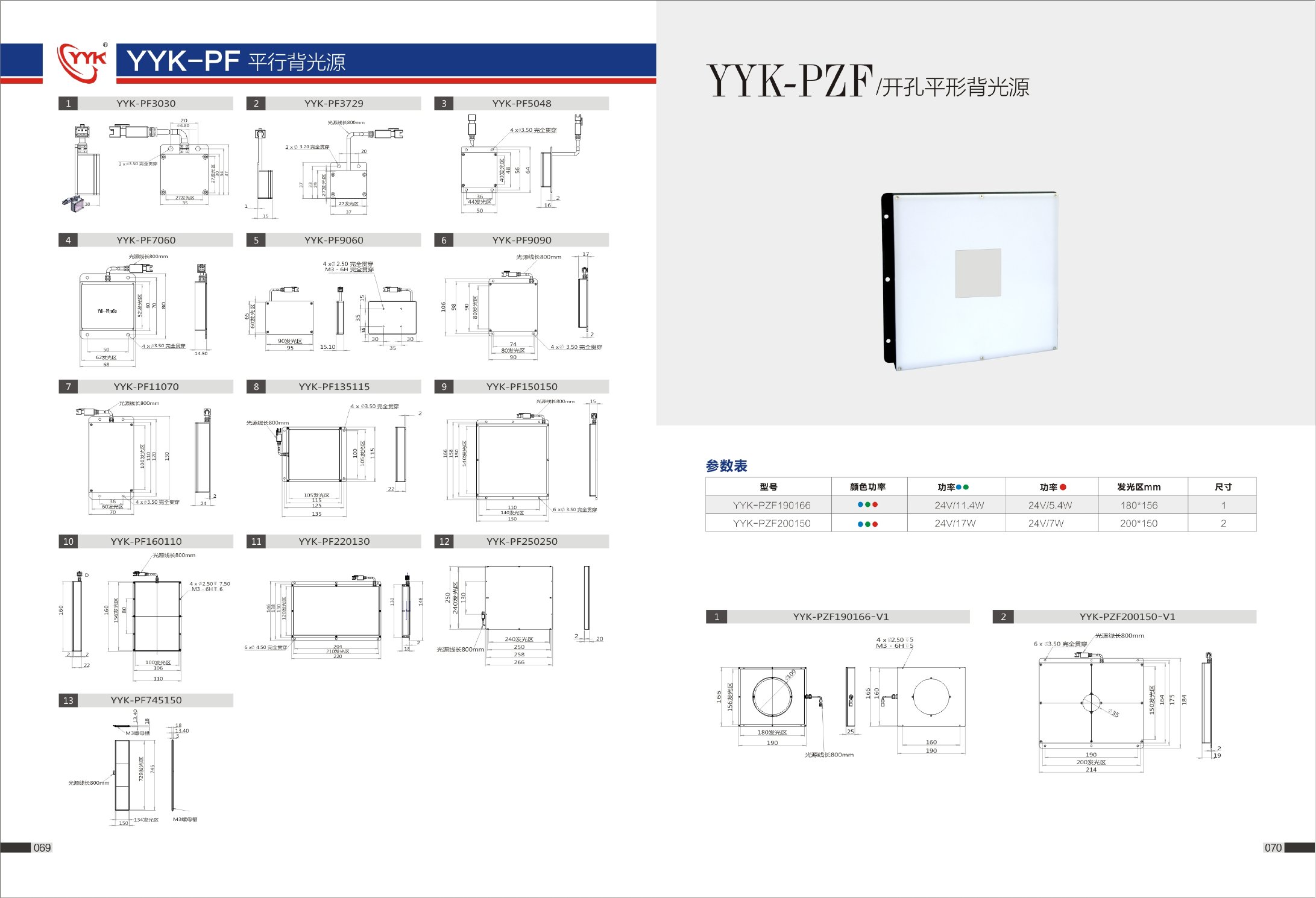

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
精密尺寸测量
有无筛选
MARK 点定位
LCD 坏点检测
