背光 / 平行光源
YYK-CZF662535 侧部中孔面光源
Series: YYK-CZF

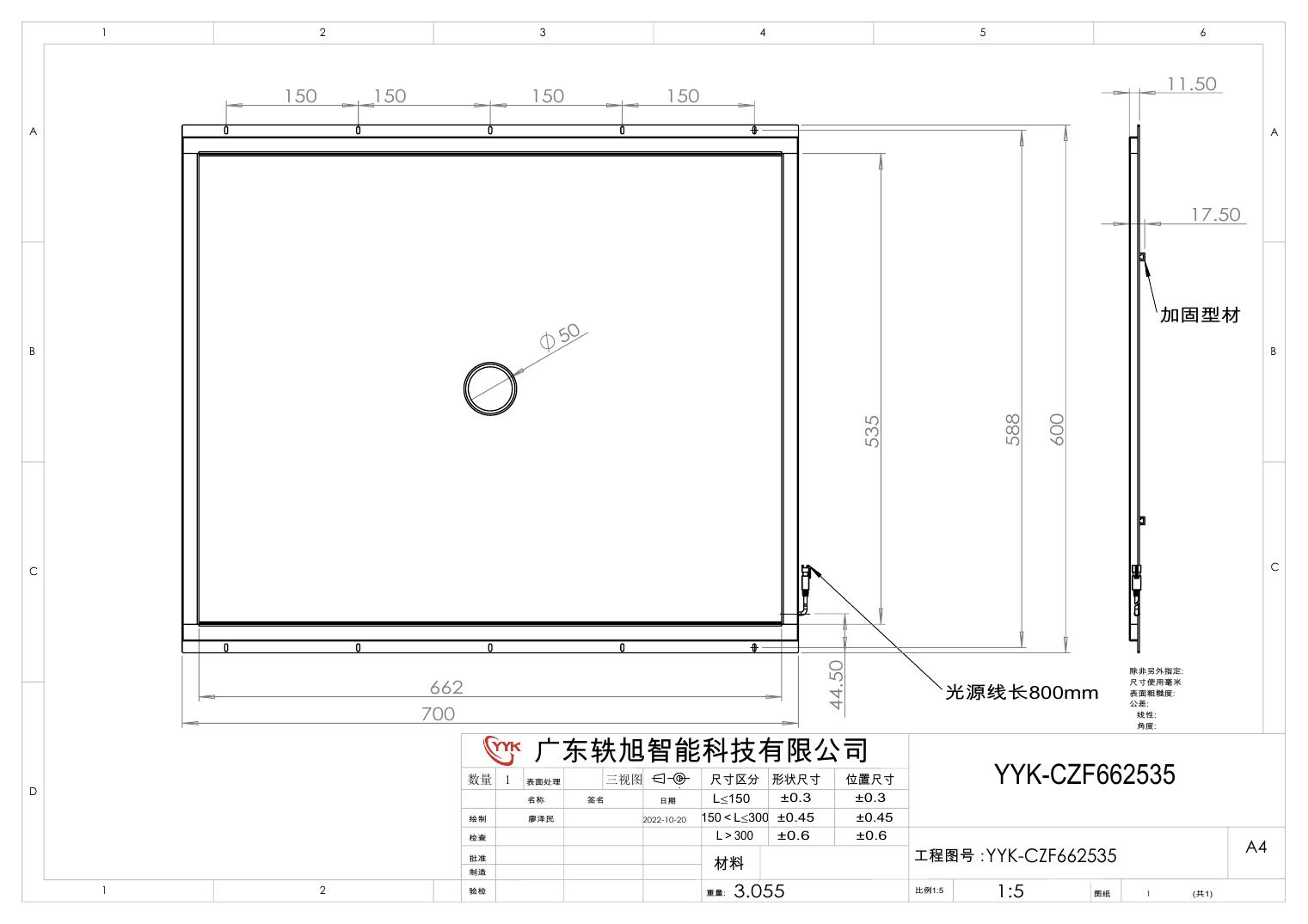

发光区 662×535mm · 侧出光 + 中孔
YYK-CZF662535 为 YYK-CZF 侧部中孔面光源标准型号，发光区 662×535mm。采用侧部进光 + 中央开孔结构，机身超薄，可在同一工位完成同轴拍摄与大面积背光复合检测；开孔大小、数量、位置可按需定制。
- 侧部进光，机身超薄
- 中孔大小 / 位置可定制
- 高密度 LED 排列 · 均匀度优秀
- 可选高均匀漫射板，光线柔和
- 出线卡扣防扯，寿命提升 10 倍以上
Specifications
技术参数概要
- 型号
- YYK-CZF662535
- 颜色
- 白 / 红 / 绿 / 蓝
- 发光区
- 662×535mm
- 白光功率
- 24V/22.5W
- 单色功率
- 24V/9.5W
- 工作电压
- DC 24V
- 适配控制器
- YY-CA / YY-CD 系列
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 侧部进光，机身超薄
- 中孔大小 / 位置可定制
- 高密度 LED 排列 · 均匀度优秀
- 可选高均匀漫射板，光线柔和
- 出线卡扣防扯，寿命提升 10 倍以上
应用范围
- 反光表面 + 大面积成像
- LCD / OLED 屏定位检测
- MARK 点定位
- 玻璃 / 薄膜外观检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-CZF662535 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| 发光区 (mm) | 发光区 662×535mm |
Applications
典型应用
反光表面 + 大面积成像
LCD / OLED 屏定位检测
MARK 点定位
玻璃 / 薄膜外观检测
