背光 / 平行光源
YYK-F220130 底部背光源
Series: YYK-F
发光区 见尺寸图mm · 底部满布灯珠 · 高均匀度
YYK-F220130 为 YYK-F 系列底部背光源标准型号，发光区 见尺寸图mm。贴片灯珠高密度均匀排列，进口漫射板保证最高发光均匀度，广泛用于尺寸测量、轮廓定位、有无筛选与透明 / 半透明物体检测。
- 发光区 见尺寸图mm
- 贴片灯珠高密度均匀排列，底部满布发光
- 进口漫射板，发光均匀度高
- 工作电压 DC 24V，可适配 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
Specifications
技术参数概要
- 型号
- YYK-F220130
- 颜色
- ○●●● W/B/G/R
- 白色功率
- 联系咨询
- 单色功率
- 联系咨询
- 发光区 (mm)

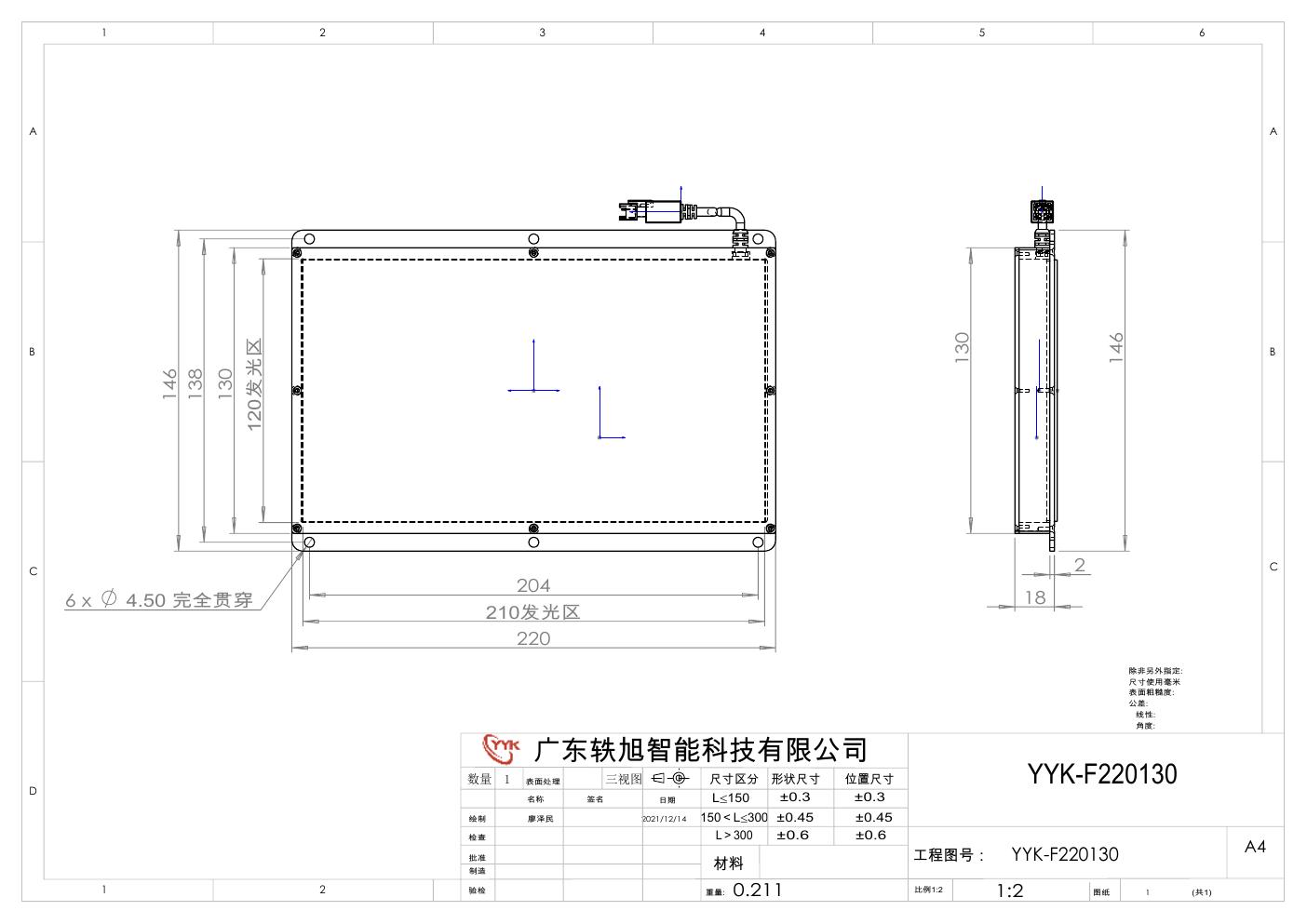

- 见尺寸图
- 工作电压
- DC 24V
- 可适配控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 发光区 见尺寸图mm
- 贴片灯珠高密度均匀排列，底部满布发光
- 进口漫射板，发光均匀度高
- 工作电压 DC 24V，可适配 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
应用范围
- 五金塑胶零件尺寸测量
- 有无筛选
- 透明膜污点 / 破损检测
- 液晶屏定位
- 轮廓测量
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-F220130 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| 发光区 (mm) | 发光区 见尺寸图 |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
五金塑胶零件尺寸测量
有无筛选
透明膜污点 / 破损检测
液晶屏定位
轮廓测量
