背光 / 平行光源
YYK-PZF190166 开孔平行背光源
Series: YYK-PZF

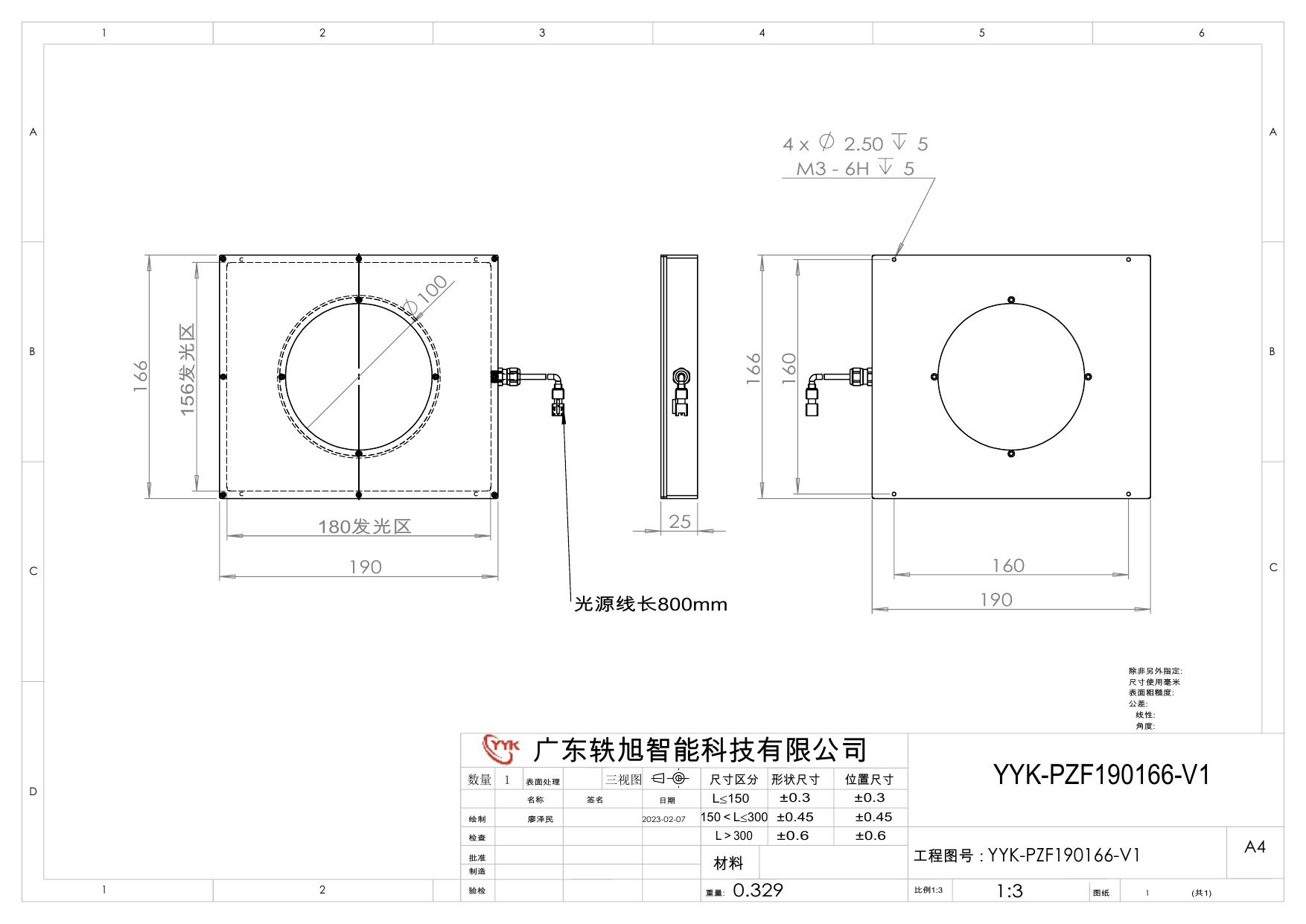

发光面 180×156mm · 中央开孔 Ø100mm
YYK-PZF190166 为 YYK-PZF 开孔平行背光源标准型号，发光面 180×156mm，中央开孔 Ø100mm，可让相机镜头穿过光源做同轴拍摄，兼具高均匀背光与无遮挡视场。
- 发光面 180×156mm，外形 190×166×25mm
- 中央开孔 Ø100mm，兼容同轴成像
- 高密度 LED + 高均匀漫射板
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
Specifications
技术参数概要
- 型号
- YYK-PZF190166
- 颜色
- ○●●● W/R/G/B
- 白色功率
- 24V/11.4W
- 单色功率
- 24V/5.4W
- 发光面
- 180×156mm
- 外形尺寸
- 190×166×25mm
- 中央开孔
- Ø100mm
- 工作电压
- DC 24V
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 发光面 180×156mm，外形 190×166×25mm
- 中央开孔 Ø100mm，兼容同轴成像
- 高密度 LED + 高均匀漫射板
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
应用范围
- 精密尺寸测量
- 轮廓 / 边缘检测
- MARK 点定位
- 透明 / 半透明件检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-PZF190166 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| LED 灯 | — |
Applications
典型应用
精密尺寸测量
轮廓 / 边缘检测
MARK 点定位
透明 / 半透明件检测
